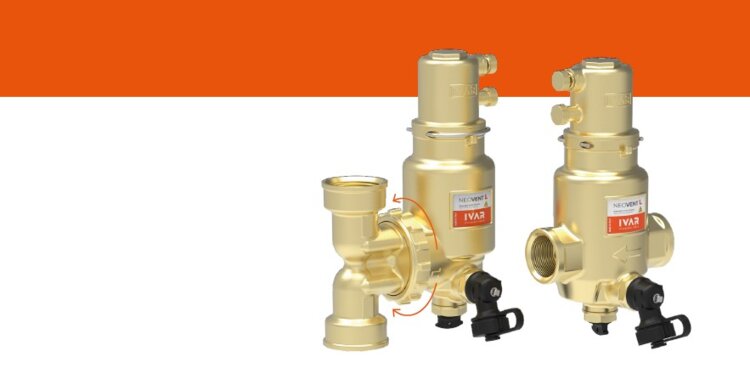

Je všeobecne známe, že vzduch prítomný vo vykurovacích systémoch je nežiaduci plyn, ktorý je častou príčinou prevádzkových aj mechanických problémov. Patrí medzi ne riziko korózie a s tým spojená životnosť systému, prevádzková nefunkčnosť prvkov inštalovaných v systéme, hlučnosť, nespoľahlivý výkon a ďalšie. Cirkulácia plne odvzdušnenej vykurovacej vody umožňuje systémom prevádzkový režim za optimálnych výkonových podmienok. Vzduch sa vo svojom najväčšom objeme do vykurovacieho systému dostáva pri jeho napúšťaní, pri ohreve vykurovacej vody, netesnostiach a šróbeniach obehových čerpadiel. Nový rad odvzdušňovacích ventilov IVAR.NEOVENT je navrhnutý tak, aby zabezpečil kontinuálne a efektívne odstraňovanie vzduchu z hydraulických obvodov v systémoch vykurovania, vetrania a klimatizácie. Vďaka inovatívnym konštrukčným riešeniam umožňuje IVAR.NEOVENT automatické odstraňovanie vzduchu obsiahnutého vo vode až na úroveň mikrobublín s extrémne nízkymi tlakovými stratami.

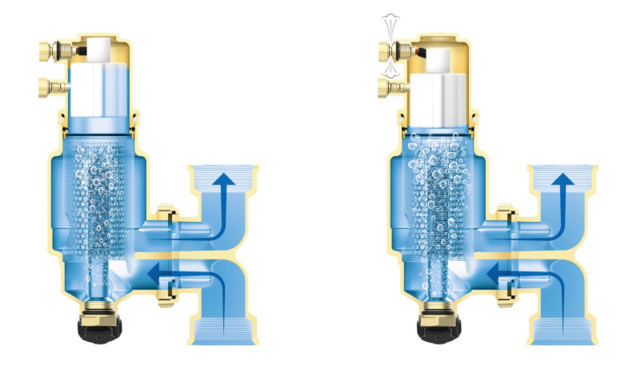

Na separačných plochách medzi vykurovacou vodou a vykurovacím zariadením sa v dôsledku vysokých teplôt kvapaliny (viď Obr. 1) neustále tvoria mikrobubliny. Konštrukcia filtračnej vložky vytvára vírivý pohyb kvapaliny, v dôsledku ktorého dochádza k uvoľňovaniu mikrobublín z vykurovacej vody a ich zachytávaniu na štruktúre filtračnej vložky. Ako sa mikrobubliny zhlukujú, ich objem sa postupne zväčšuje, kým hydrostatická sila neprekročí adhéznu silu ku štruktúre vložky. V tomto okamihu začnú mikrobubliny stúpať smerom k hornej časti odvzdušňovacieho ventilu, kde sú odvedené cez odvzdušňovací ventil IVAR.NEOVENT M (viď Obr. 2). Tvorba mikrobublín je intenzívnejšia v oblastiach, kde kvapalina dosahuje vysoké rýchlosti so zodpovedajúcim poklesom tlaku.
 |
| Obr. 1 Obr. 2 |
Odvzdušňovacie ventily radu IVAR.NEOVENT je možné prevádzkovať v automatickom alebo manuálnom prevádzkovom režime odvzdušnenia. V závislosti od typu odvzdušňovacieho ventilu je v tele integrované filtračné sitko s porozitou 500 μm / 800 μm na odstránenie mechanických nečistôt, hviezdicovité sitko na odstraňovanie (separáciu) vzduchových bublín a magnet s magnetickou indukciou 12 000 Gauss na odstránenie nečistôt magnetického charakteru.
Typy IVAR.NEOVENT LUM / LUF je možné inštalovať do systému s vonkajším alebo vnútorným pripojovacím závitom a využitím otočného mosadzného T-kusu v uhle rotácie 360°.
 |
 |
 |

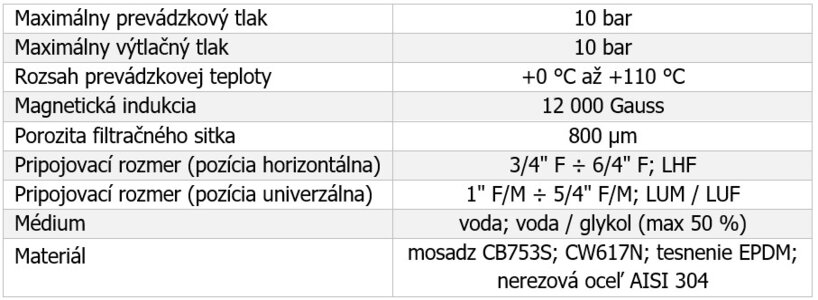

| IVAR.NEOVENT LHF | IVAR.NEOVENT LUM | IVAR.NEOVENT LUF |
 |
 |

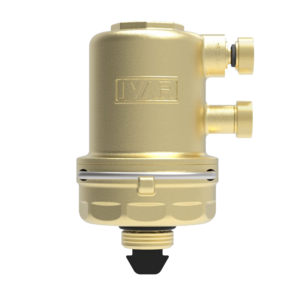

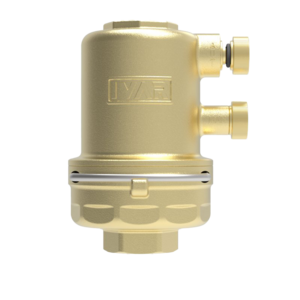

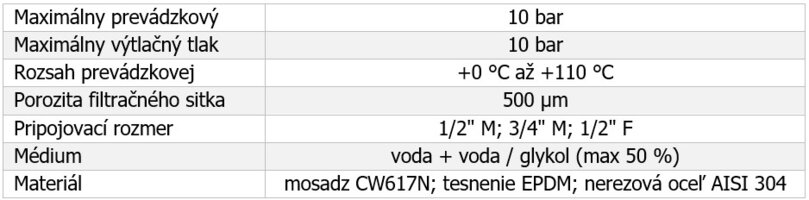

| IVAR.NEOVENT MM | IVAR.NEOVENT MF |
Miroslav Kotrouš
Technický manažér, IVAR CS spol. s r.o.
