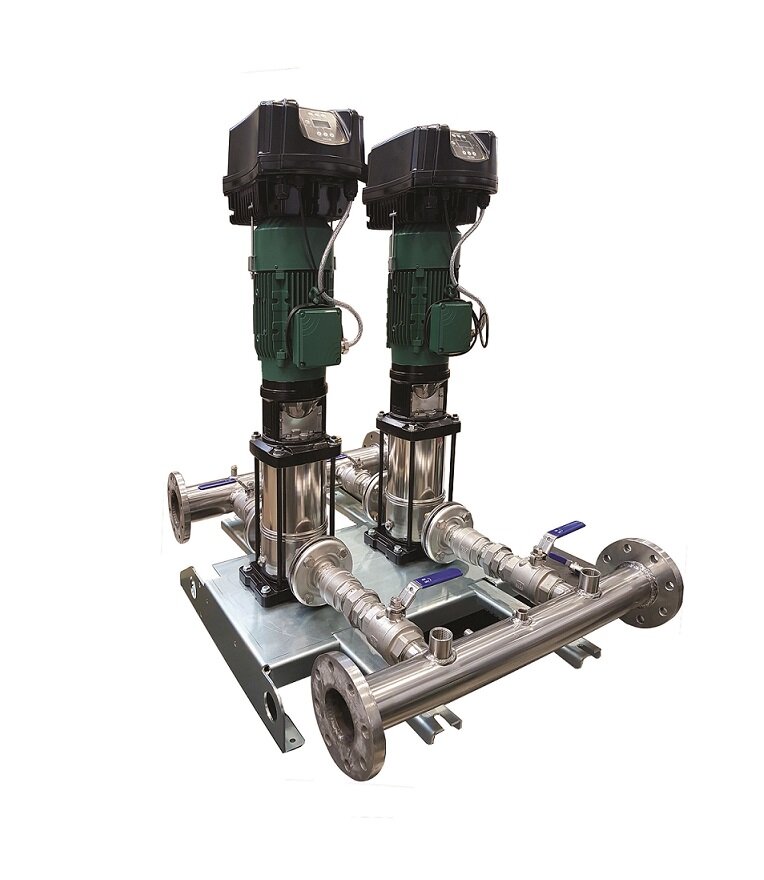

AUTOMATICKÉ TLAKOVÉ STANICE S FREKVENČNÝM MENIČOM MCE-P A D.CONNECT
DAB.2 NKVE, DAB.3 NKVE
Automatické tlakové stanice s MCE-P frekvenčným meničom pre komerčné budovy alebo zavlažovanie v poľnohospodárstve. Automatická tlaková stanica s 2 alebo 3 čerpadlami NKV. Modely NKV 10,15,20 S majú časti v styku s kvapalinou z nerezovej ocele AISI 304. Modely s NKV 32,45 majú telo čerpadla a hornú prírubu z kataforizovanej liatiny, obežné kolesá, difúzery a plášť čerpadla z AISI 304 nerezovej ocele. Motor s premenlivými otáčkami, frekvenčný menič MCE-P je nainštalovaný na čerpadle a umožňuje nastavenie konštantného tlaku. Každá zostava je vybavená ochranným rozvádzačom. Oceľové vstupné a výstupné potrubie je z nerezovej ocele AISI 304. Na vyžiadanie je k dispozícii verzia X, s materiálmi, prichádzajúcimi do styku s vodou, z nerezovej ocele AISI 316. Zostavy sú dodávané zmontované a sú testované priamo v továrni. D.CONNECT Box (nainštalovaný v paneli IP65) je súčasťou balenia. Cloudová služba je spravovateľná z internetu internetofpumps.com alebo z D.CONNECT Aplikácie (pre Android alebo iOS).
- Prevádzkový rozsah: až do 280 m³/h s výtlakom až do 102 m
- Čerpaná kvapalina: čistá, bez pevných látok, abrazívna, neviskózna, neagresívna, nekryštalizovaná a chemicky neutrálna
- Rozsah teploty kvapaliny: 0 °C až +120 °C (80 °C s expanznou nádobou)
- Maximálna teplota okolia: do +50 °C
- Maximálny prevádzkový tlak: do 16 bar / 1600 kPa
- Stupeň krytia: IP55
- Zvláštne vyhotovenie na vyžiadanie: rôzne napätia alebo frekvencie, alebo podpora pre určité kvapaliny, zostavy maximálne do šiestich čerpadiel, verzia X s materiálom v kontakte s vodou, v AISI 316
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60198186 | DAB.2 NKVE | 2 NKVE 10/6 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 10 579,59 EUR |
| 60198580 | DAB.2 NKVE | 2 NKVE 10/7 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 11 049,79 EUR |
| 60198183 | DAB.2 NKVE | 2 NKVE 10/8 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 11 238,99 EUR |
| 60198581 | DAB.2 NKVE | 2 NKVE 10/10 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 11 989,58 EUR |
| 60198160 | DAB.2 NKVE | 2 NKVE 10/12 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 13 124,09 EUR |
| 60207730 | DAB.2 NKVE | 2 NKVE 15/3 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 11 074,89 EUR |
| 60207705 | DAB.2 NKVE | 2 NKVE 15/4 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 11 602,04 EUR |
| 60198156 | DAB.2 NKVE | 2 NKVE 15/5 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 12 862,65 EUR |
| 60198177 | DAB.2 NKVE | 2 NKVE 15/6 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 13 533,67 EUR |
| 60198189 | DAB.2 NKVE | 2 NKVE 15/7 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 13 834,29 EUR |
| 60198193 | DAB.2 NKVE | 2 NKVE 20/3 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 12 210,61 EUR |
| 60198197 | DAB.2 NKVE | 2 NKVE 20/4 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 13 752,25 EUR |
| 60198171 | DAB.2 NKVE | 2 NKV 20/5 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 14 170,41 EUR |
| 60198176 | DAB.2 NKVE | 2 NKVE 32/3 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 21 681,42 EUR |
| 60198256 | DAB.2 NKVE | 2 NKVE 45/3 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 25 299,79 EUR |
| 60198290 | DAB.3 NKVE | 3 NKVE 10/9 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 16 877,15 EUR |
| 60198239 | DAB.3 NKVE | 3 NKVE 10/10 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 17 807,76 EUR |
| 60198582 | DAB.3 NKVE | 3 NKVE 10/15 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 20 761,22 EUR |
| 60207760 | DAB.3 NKVE | 3 NKVE 15/3 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 15 930,61 EUR |
| 60207714 | DAB.3 NKVE | 3 NKVE 15/4 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 16 724,09 EUR |
| 60198269 | DAB.3 NKVE | 3 NKVE 15/5 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 18 613,48 EUR |
| 60198583 | DAB.3 NKVE | 3 NKVE 15/7 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 20 070,62 EUR |
| 60198282 | DAB.3 NKVE | 3 NKVE 20/4 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 19 948,17 EUR |
| 60198245 | DAB.3 NKVE | 3 NKVE 20/5 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 20 576,93 EUR |
| 60198584 | DAB.3 NKVE | 3 NKVE 20/7 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 21 631,85 EUR |
| 60198260 | DAB.3 NKVE | 3 NKVE 32/3 T posilňovacia stanica s frekvenčným meničom MCE 400 + DAB.DCONNECT | 1 | ks | 30 001,83 EUR |
Kontaktné osoby
Obchodno - technický zástupca
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
Richard Rybár
Obchodno-technický zástupca
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
Radoslav Minár
Obchodno-technický zástupca
- ZA, BY, KM, CA, DK, NO, TS, MT, TR
- +421917386002
- minar@ivarcs.cz
Juraj Jarábek
Obchodno-technický zástupca
- BA, MA, PK, SC, TT, HC, DS, GA, SE, SI, SA
- +421 918 669 888
- jarabek@ivarcs.cz
Július Ugrik
Obchodno-technický zástupca
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
Ing. Dávid Grumel
Obchodno-technický zástupca
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
Roman Pavlus
Obchodno-technický zástupca
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
Tomáš Sobinovský
Obchodno-technický zástupca
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
Maroš Pollák
Obchodno-technický zástupca
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
Inštruktážne videá
E.SYBOX
-
E.SYBOX MINI – konfigurácia
-
E.SYBOX – horizontálna inštalácia
-
E.SYBOX MINI – vertikálna inštalácia
-
E.SYBOX – prezentačné video
-
E.SYBOX – konfigurácia
-
E.SYBOX MINI – horizontálna inštalácia
-
E.SYBOX – spot
-
E.SYBOX MINI – inštalácia na stenu
-
E.SYBOX – vertikálna inštalácia
EVOPLUS
-
EVOPLUS SMALL
GENIX
-
GENIX – prezentačné video
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
