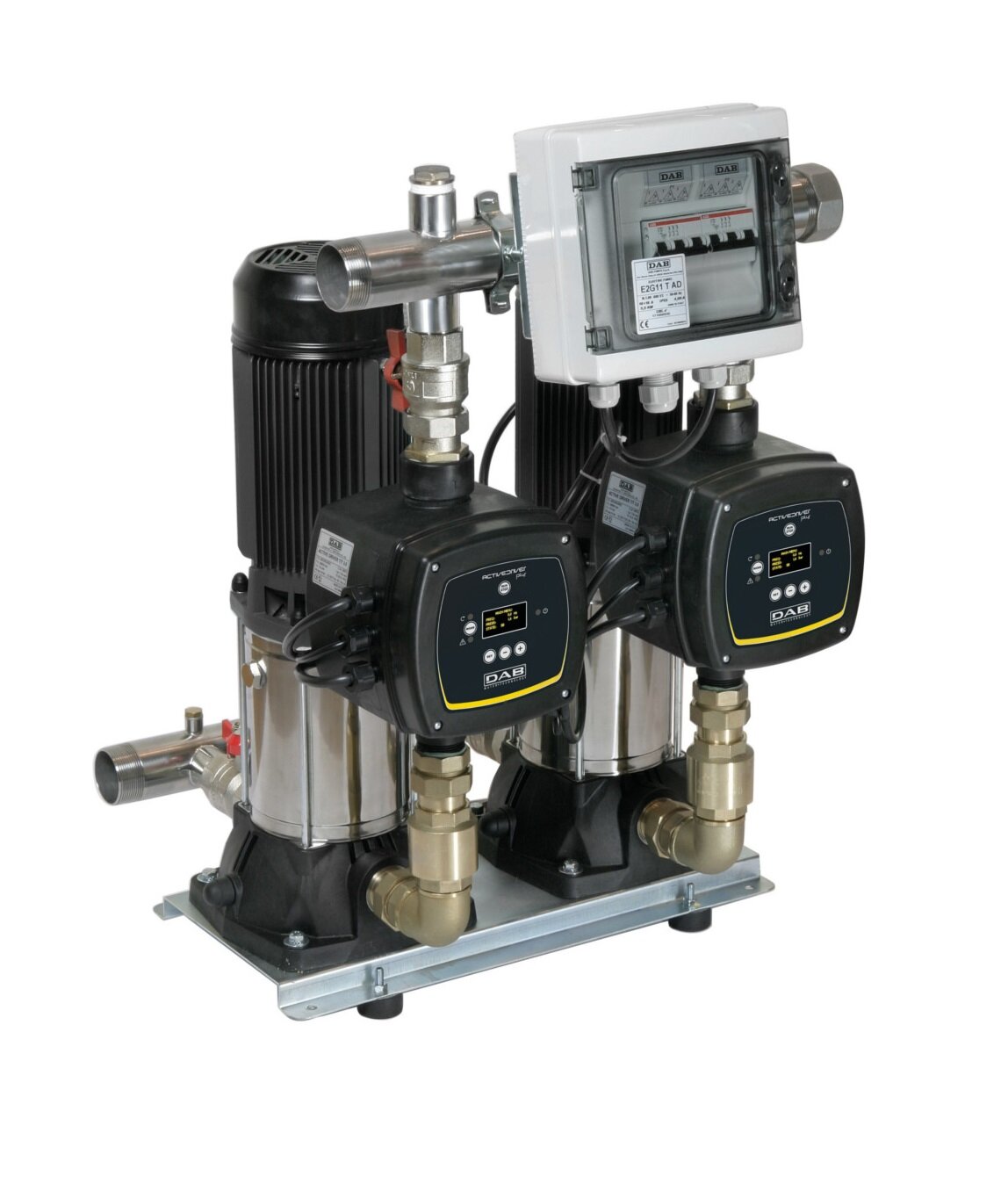

AUTOMATICKÉ TLAKOVÉ STANICE S FREKVENČNÝM MENIČOM

AUTOMATICKÉ TLAKOVÉ STANICE S FREKVENČNÝM MENIČOM

DAB.1 KVC AD, DAB.2 KVC AD, DAB.3 KVC AD
Automatické tlakové stanice s jedným, dvomi alebo tromi čerpadlami KVC, ktoré sú vhodné najmä pre domáce použitie a malé alebo stredné inštalácie v občianskom, poľnohospodárskom alebo priemyselnom sektore.

VYHOTOVENIE:
1,2 alebo 3 vertikálne viacstupňové odstredivé čerpadlá KVC.
Galvanicky povrchovo upravená oceľová základová doska so štyrmi pryžovými antivibračnými pätkami.
Sacie a výtlačné potrubie z nerezovej ocele AISI 304.
Na výtlaku každého čerpadla guľový ventil.
Na nasávaní každého čerpadla guľový ventil a spätná klapka.
2 zaslepovacie viečka pre sacie a výtlačné potrubie z nerezovej ocele AISI 304.
Na výtlačnom potrubí kontrolný manometer s obslužným ventilom.
1 riadiaca jednotka ACTIVE DRIVER PLUS a tl. nádoba 8l (pre typ 85/120 objem 18l) na výtlaku každého čerpadla.
1 ochranný rozvádzač pre tlakové stanice s 2-3 čerpadlami.

Prevádzkový rozsah: 0,5 až 36 m3/h s výtlakom až do 107 m
Čerpaná kvapalina: čistá, bez pevných alebo abrazívnych látok, neviskózna, neagresívna, nekryštalizovaná a chemicky neutrálna, charakteristikou blízka vode
Rozsah teploty kvapaliny: od 0 °C do + 40°C
Maximálna teplota okolia: + 40 °C
Maximálny pracovný tlak: PN12 (12 barov)
Stupeň krytia: IP44

Na vyžiadanie až 4 čerpadlá

Obj. kód Typ Názov Balenie Jednotka Cena bez DPH
60122640 DAB.1 KVC AD 1 KVC AD 75/50 M Automatická tlaková stanica s frekvenčným meničom 1 ks 2 704,59 EUR
60122644 DAB.1 KVC AD 1 KVC AD 65/80 M Automatická tlaková stanica s frekvenčným meničom 1 ks 2 718,37 EUR
60122645 DAB.1 KVC AD 1 KVC AD 35/120 M Automatická tlaková stanica s frekvenčným meničom 1 ks 2 618,88 EUR
60122646 DAB.1 KVC AD 1 KVC AD 45/120 M Automatická tlaková stanica s frekvenčným meničom 1 ks 2 752,04 EUR
60122647 DAB.1 KVC AD 1 KVC AD 60/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 3 600,00 EUR
60122649 DAB.1 KVC AD 1 KVC AD 85/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 3 606,89 EUR
60122650 DAB.2 KVC AD 2 KVC AD 30/50 M Automatická tlaková stanica s frekvenčným meničom 1 ks 5 133,67 EUR
60122651 DAB.2 KVC AD 2 KVC AD 55/50 M Automatická tlaková stanica s frekvenčným meničom 1 ks 5 221,68 EUR
60122655 DAB.2 KVC AD 2 KVC AD 75/50 T Automatická tlaková stanica s frekvenčným meničom 1 ks 6 010,71 EUR
60122656 DAB.2 KVC AD 2 KVC AD 30/80 M Automatická tlaková stanica s frekvenčným meničom 1 ks 5 187,24 EUR
60122657 DAB.2 KVC AD 2 KVC AD 30/80 T Automatická tlaková stanica s frekvenčným meničom 1 ks 5 608,93 EUR
60122659 DAB.2 KVC AD 2 KVC AD 45/80 M Automatická tlaková stanica s frekvenčným meničom 1 ks 5 354,85 EUR
60122660 DAB.2 KVC AD 2 KVC AD 45/80 T Automatická tlaková stanica s frekvenčným meničom 1 ks 5 993,11 EUR
60122661 DAB.2 KVC AD 2 KVC AD 65/80 T/N Automatická tlaková stanica s frekvenčným meničom 1 ks 5 030,36 EUR
60122662 DAB.2 KVC AD 2 KVC AD 65/80 T Automatická tlaková stanica s frekvenčným meničom 1 ks 6 042,86 EUR
60122663 DAB.2 KVC AD 2 KVC AD 35/120 M Automatická tlaková stanica s frekvenčným meničom 1 ks 5 804,85 EUR
60122665 DAB.2 KVC AD 2 KVC AD 45/120 M Automatická tlaková stanica s frekvenčným meničom 1 ks 6 068,11 EUR
60122666 DAB.2 KVC AD 2 KVC AD 45/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 6 746,94 EUR
60122667 DAB.2 KVC AD 2 KVC AD 60/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 6 917,60 EUR
60122668 DAB.2 KVC AD 2 KVC AD 70/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 7 706,63 EUR
60122669 DAB.2 KVC AD 2 KVC AD 85/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 8 777,30 EUR
60122670 DAB.3 KVC AD 3 KVC AD 30/50 M Automatická tlaková stanica s frekvenčným meničom 1 ks 7 765,56 EUR
60122672 DAB.3 KVC AD 3 KVC AD 75/50 Automatická tlaková stanica s frekvenčným meničom 1 ks 9 087,24 EUR
60122673 DAB.3 KVC AD 3 KVC AD 30/80 Automatická tlaková stanica s frekvenčným meničom 1 ks 7 851,28 EUR
60140189 DAB.3 KVC AD 3 KVC AD 40/80 T/N Automatická tlaková stanica s frekvenčným meničom 1 ks 7 851,28 EUR
60122674 DAB.3 KVC AD 3 KVC AD 45/80 Automatická tlaková stanica s frekvenčným meničom 1 ks 9 058,16 EUR
60122675 DAB.3 KVC AD 3 KVC AD 65/80 Automatická tlaková stanica s frekvenčným meničom 1 ks 9 129,34 EUR
60122677 DAB.3 KVC AD 3 KVC AD 35/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 9 235,71 EUR
60122678 DAB.3 KVC AD 3 KVC AD 45/120 T/N Automatická tlaková stanica s frekvenčným meničom 1 ks 8 896,68 EUR
60122679 DAB.3 KVC AD 3 KVC AD 45/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 9 635,97 EUR
60122680 DAB.3 KVC AD 3 KVC AD 60/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 10 845,15 EUR
60122682 DAB.3 KVC AD 3 KVC AD 70/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 11 341,84 EUR
60122683 DAB.3 KVC AD 3 KVC AD 85/120 T Automatická tlaková stanica s frekvenčným meničom 1 ks 13 429,59 EUR

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Juraj Jarábek
Juraj Jarábek
Obchodno-technický zástupca
Radoslav Minár
Radoslav Minár
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca
Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca

Inštruktážne videá

E.SYBOX

  • E.SYBOX MINI – vertikálna inštalácia

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurácia

  • E.SYBOX – konfigurácia

  • E.SYBOX MINI – horizontálna inštalácia

  • E.SYBOX – vertikálna inštalácia

  • E.SYBOX – prezentačné video

  • E.SYBOX MINI – inštalácia na stenu

  • E.SYBOX – horizontálna inštalácia

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentačné video

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?
    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
  • Čo spôsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
  • Čo je to ochrana proti chodu na sucho?
    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
  • Aký objem tlakovej nádoby zvoliť pri jej výbere?
    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
  • Prečo čerpadlo často spína?
    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
  • Prečo čerpadlo nenasaje?
    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
