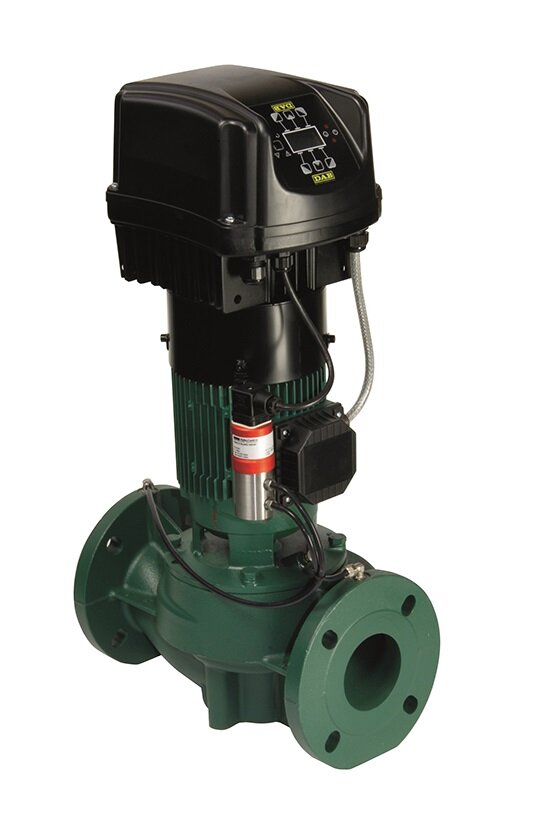

ELEKTRONICKÉ SUCHOBEŽNÉ ČERPADLÁ PRE VYKUROVACIE, KLIMATIZAČNÉ, SOLÁRNE A TEPLOVODNÉ SYSTÉMY
Obehové čerpadlá pre vykurovacie alebo klimatizačné systémy s inline vstupmi, vhodné pre inštaláciu priamo na potrubí v občianskych a priemyselných vykurovacích a klimatizačných systémoch, pre zavlažovanie i domové rozvody vody. Veľmi všestranné použitie vďaka frekvenčnému meniču DAB.MCE/C, ktorý prispôsobuje otáčky čerpadla aktuálnym potrebám systému a udržuje optimálne tlakové straty.
Teleso čerpadla a podpera motoru z liatiny.
Sací a výtlačný otvor príruby PN 10, osadené závitovými otvormi pre manometre. K uľahčeniu výmeny za existujúce čerpadlá je možné čerpadlá nainštalovať na protipríruby PN6.
Obežné koleso z technopolyméru. Mechanická upchávka uhlík/keramika.

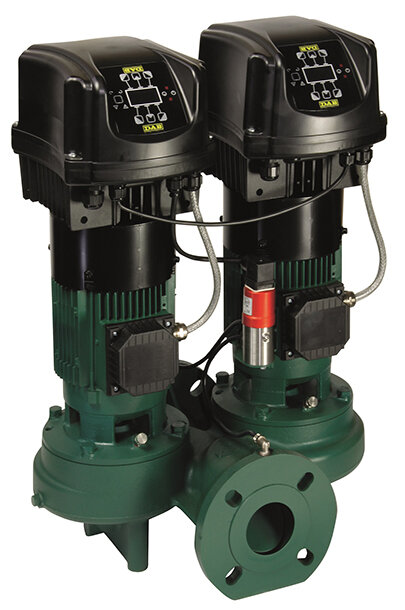

Čerpadlá sú dostupné v jednotlivom vyhotovení (KLME-KLPE) a v zdvojenom vyhotovení (DKLME-DKLPE). Do výtlačného otvoru pri zdvojenom vyhotovení je zabudovaná spätná klapka Clapet brániaca spätnej cirkulácii vody počas nečinnosti čerpadla. Naviac je pre prípad potreby údržby jeden z dvoch motorov dodávaný so sadou zaslepovacích prírub. Zdvojené vyhotovenie umožňuje striedavú prevádzku čerpadiel pri systémoch, kde je vyžadovaná záložná jednotka, alebo súbežná prevádzka oboch čerpadiel.
Úplne uzatvorený štvorpólový asynchrónny motor chladený ventilátorom pri vyhotovení KLME a DKLME a dvojpólový motor pri vyhotovení KLPE a DKLPE. Rotor uložený v mohutných ložiskách s tukovou náplňou, ktoré zaisťujú dlhodobú, bezporuchovú a tichú prevádzku. Konštrukcia podľa európskych noriem CEI 2-3.
Uzatvorený asynchrónny motor chladený vonkajšou ventiláciou
Riadenie elektronickou jednotkou MCE/C: vysoká frekvencia modulácie - nízka hlučnosť, mäkký štart, riadený dobeh, ochrana motoru
Stupeň krytia: IP55
Rozsah teploty kvapaliny: od -15 °C do +120 °C
Prevádzkový rozsah: od 2 do 67 m3/h s výtlakom až do 13,7 m
Čerpaná kvapalina: čistá, bez pevných a abrazívnych látok, neviskózna, nekryštalizujúca, chemicky neutrálna, vlastnosťami blízka vode, glykol max. 30 %
Maximálny pracovný tlak: 10 bar (1000 kPa)
Priama spolupráca zdvojených čerpadiel
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60204191 | DAB.KLPE | KLPE 40- 600 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 2 677,00 EUR |
| 60204190 | DAB.KLPE | KLPE 40-1200 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 2 722,69 EUR |
| 60191953 | DAB.KLPE | KLPE 40-1800 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 2 617,91 EUR |
| 60142751 | DAB.KLME | KLME 50-600 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 2 855,04 EUR |
| 60191954 | DAB.KLPE | KLPE 50-1200 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 2 983,46 EUR |
| 60201951 | DAB.KLPE | KLPE 50-2000 M Suchobežné čerpadlo s meničom MCE15/C - prírubové | 1 | ks | 3 111,08 EUR |
| 60143475 | DAB.KLME | KLME 65-600 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 2 940,13 EUR |
| 60201935 | DAB.KLPE | KLPE 65-1200 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 3 036,24 EUR |
| 60201949 | DAB.KLPE | KLPE 65-2000 M Suchobežné čerpadlo s meničom MCE22/C - prírubové | 1 | ks | 3 189,86 EUR |
| 60201940 | DAB.KLME | KLME 80-600 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 3 003,94 EUR |
| 60201938 | DAB.KLME | KLME 80-1200 M Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 3 922,53 EUR |
| 60201945 | DAB.KLPE | KLPE 65-1200 T Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 4 094,28 EUR |
| 60201956 | DAB.KLPE | KLPE 65-2000 T suchobežné čerpadlo s meničom MCE30/C - prírubové | 1 | ks | 4 240,02 EUR |
| 60201947 | DAB.KLPE | KLPE 80-1200 T Suchobežné čerpadlo s meničom MCE11/C - prírubové | 1 | ks | 4 332,20 EUR |
| 60191958 | DAB.KLPE | KLPE 80-2000 M Suchobežné čerpadlo s meničom MCE55/C - prírubové | 1 | ks | 4 860,03 EUR |
| 60204193 | DAB.DKLPE | DKLPE 40- 600 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 4 406,25 EUR |
| 60204188 | DAB.DKLPE | DKLPE 40-1200 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 4 448,00 EUR |
| 60191964 | DAB.DKLPE | DKLPE 40-1800 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 4 295,17 EUR |
| 60142759 | DAB.DKLME | DKLME 50-600 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 4 748,95 EUR |
| 60191965 | DAB.DKLPE | DKLPE 50-1200 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 5 008,93 EUR |
| 60201952 | DAB.DKLPE | DKLPE 50-2000 M Suchobežné čerpadlo s meničom MCE15/C - zdvojené prírubové | 1 | ks | 5 197,22 EUR |
| 60142761 | DAB.DKLME | DKLME 65-600 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 4 922,27 EUR |
| 60201936 | DAB.DKLPE | DKLPE 65-1200 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 5 112,13 EUR |
| 60201950 | DAB.DKLPE | DKLPE 65-2000 M Suchobežné čerpadlo s meničom MCE22/C - zdvojené prírubové | 1 | ks | 5 327,99 EUR |
| 60201941 | DAB.DKLME | DKLME 80-600 M Suchobežné čerpadlo s meničom MCE11/C - zdvojené prírubové | 1 | ks | 5 017,59 EUR |
| 60201937 | DAB.DKLPE | DKLPE 80-1200 M Suchobežné čerpadlo s meničom MCE22/C - zdvojené prírubové | 1 | ks | 6 861,87 EUR |
| 60201944 | DAB.DKLPE | DKLPE 65-1200 T Suchobežné čerpadlo s meničom MCE30/C - zdvojené prírubové | 1 | ks | 6 903,62 EUR |
| 60201955 | DAB.DKLPE | DKLPE 65-2000 T Suchobežné čerpadlo s meničom MCE30/C - zdvojené prírubové | 1 | ks | 6 826,42 EUR |
| 60201946 | DAB.DKLPE | DKLPE 80-1200 T Suchobežné čerpadlo s meničom MCE30/C - zdvojené prírubové | 1 | ks | 7 017,07 EUR |
| 60191974 | DAB.DKLPE | DKLPE 80-2000 T Suchobežné čerpadlo s meničom MCE55/C - zdvojené prírubové | 1 | ks | 7 776,52 EUR |
Kontaktné osoby
Obchodno - technický zástupca
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
- BA, MA, PK, SC, TT, HC, DS, GA, SE, SI, SA
- +421 918 669 888
- jarabek@ivarcs.cz
- ZA, BY, KM, CA, DK, NO, TS, MT, TR
- +421 917 386 002
- minar@ivarcs.cz
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
Inštruktážne videá
Žiadne inštruktážne videá nie sú k dispozícii.
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
