ELEKTRONICKÉ SUCHOBEŽNÉ ČERPADLÁ PRE VYKUROVACIE, KLIMATIZAČNÉ, SOLÁRNE A TEPLOVODNÉ SYSTÉMY

ELEKTRONICKÉ SUCHOBEŽNÉ ČERPADLÁ PRE VYKUROVACIE, KLIMATIZAČNÉ, SOLÁRNE A TEPLOVODNÉ SYSTÉMY

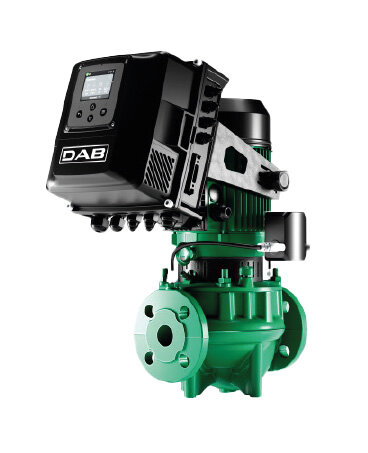

DAB.DKLPE, DAB.KLPE

Obehové čerpadlá na teplú alebo studenú vodu s in-line portami, vhodné pre inštaláciu priamo na potrubie v občianskych aj priemyselných systémoch vykurovania, klimatizácie, chladenia a ohrevu teplej vody. Čerpadlá majú certifikáciu IE5, čo v súčasnosti ukazuje najvyšší stupeň energetickej účinnosti. Kombinácia motora s permanentnými magnetmi a možnosťou meniča NgDrive zaručuje bezchybný výkon aj efektívne úspory energie s následným, hmatateľným znížením spotreby. Vzdialené monitorovanie a správa cez H2D. Teleso čerpadla a podpera motora z liatiny. Prírubové sacie a výtlačné porty PN 10. Pre uľahčenie zameniteľnosti v existujúcich inštaláciách je možné čerpadlo osadiť protiprírubami PN 6. Obežné koleso z technopolyméru. Pri dvojitom vyhotovení je do výtlačného portu zabudovaný klapkový ventil, ktorý zabraňuje recirkulácii vody v jednotke v pokojnom stave. Okrem toho je štandardne dodávaná zaslepená príruba pre prípad, že je potrebné servisovať jeden z dvoch motorov. Dvojité vyhotovenie umožňuje striedavú prevádzku čerpadla, keď je vyžadovaná náhradná jednotka alebo súčasná prevádzka oboch čerpadiel. Motor je asynchrónny, štvorpólový a externe chladený pri verziách KLME a DKLME a dvojpólový pri verziách KLPE a DKLPE. Rotor je uložený na guľôčkových ložiskách s trvalou náplňou pre zabezpečenie nízkej hlučnosti a odolnosti. Vstavaná termoampérometrická ochrana. Konštrukcia podľa noriem CEI 2-3. Nový hriadeľ motora z ocele AISI 316 a nové mechanické tesnenie z karbidu kremíka/karbidu kremíka pre zvýšenú spoľahlivosť.

Prevádzkový rozsah: od 2 do 84 m3/h s výtlakom až do 23,4 m
Čerpaná kvapalina: čistá, bez pevných a abrazívnych látok, neviskózna, nekryštalizujúca
Max. koncentrácia glykolu: 50 %
Rozsah teploty kvapaliny: od -15 °C do +120 °C
Max. teplota okolia: +40 °C
Maximálny pracovný tlak: 10 bar (1000 kPa)
Prírubové alebo závitové pripojenie: DN 40, 50, 65, 80 s PN 10, PN 16 (4 otvory)
Stupeň krytia: IPX5
Trieda izolácie motora: F
Energetická účinnosť: IE5
Materiál obežného kolesa: technopolymér
Jednofázové napätie:  230 V, 50 Hz
Trojfázové napätie: 3 x 230 V, 50Hz / 3 x 400 V, 50 Hz
Maximálne otáčky/min.: 2950
Typ inštalácie: pevná horizontálna, alebo vertikálna s motorom nad čerpadlom

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
60217558 DAB.KLPE KLPE 40-1600 suchobežné čerpadlo s meničom0,70 NGD; 1x230V - prírubové 22-P 1 ks 2 594,62 EUR
60217559 DAB.KLPE KLPE 40-1800 suchobežné čerpadlo s meničom0,75 NGD; 1x230V - prírubové 22-P 1 ks 2 921,64 EUR
60217573 DAB.KLPE KLPE 50-1200 suchobežné čerpadlo s meničom0,70 NGD; 1x230V - prírubové 22-P 1 ks 2 788,11 EUR
60217574 DAB.KLPE KLPE 80-1600/BQQE/2,5 T 3x400 50/60 NGD suchobežné čerpadlo 22-P 1 ks 2 635,39 EUR
60217575 DAB.KLPE KLPE 50-2000 suchobežné čerpadlo s meničom1,80 NGD; 1x230V - prírubové 22-P 1 ks 3 000,00 EUR
60217577 DAB.KLPE KLPE 65-900 suchobežné čerpadlo s meničom1,10 NGD; 1x230V - prírubové 22-P 1 ks 3 376,60 EUR
60217578 DAB.KLPE KLPE 65-1200 suchobežné čerpadlo s meničom1,10 NGD; 1x230V - prírubové 22-P 1 ks 3 557,30 EUR
60217579 DAB.KLPE KLPE 65-1600 suchobežné čerpadlo s meničom1,60 NGD; 1x230V - prírubové 22-P 1 ks 3 706,02 EUR
60217582 DAB.KLPE KLPE 80-900 suchobežné čerpadlo s meničom1,80 NGD; 1x230V - prírubové 22-P 1 ks 3 623,67 EUR
60217584 DAB.KLPE KLPE 80-1200 suchobežné čerpadlo s meničom1,80 NGD; 1x230V - prírubové 22-P 1 ks 4 399,25 EUR
60217576 DAB.KLPE KLPE 50-2000 suchobežné čerpadlo s meničom1,80 NGD; 3x400V - prírubové 22-P 1 ks 3 006,40 EUR
60217580 DAB.KLPE KLPE 65-1600 suchobežné čerpadlo s meničom1,60 NGD; 3x400V - prírubové 22-P 1 ks 3 458,96 EUR
60217581 DAB.KLPE KLPE 65-2000 suchobežné čerpadlo s meničom2,00 NGD; 3x400V - prírubové 22-P 1 ks 3 846,75 EUR
60217583 DAB.KLPE KLPE 80-900 suchobežné čerpadlo s meničom1,80 NGD; 3x400V - prírubové 22-P 1 ks 3 458,96 EUR
60217585 DAB.KLPE KLPE 80-1200 suchobežné čerpadlo s meničom1,80 NGD; 3x400V - prírubové 22-P 1 ks 4 282,52 EUR
60217586 DAB.KLPE KLPE 80-1600 suchobežné čerpadlo s meničom2,50 NGD; 3x400V - prírubové 22-P 1 ks 4 364,87 EUR
60214712 DAB.KLPE KLPE 80-2000 suchobežné čerpadlo s meničom MCE; 3x400V 50/60 - prírubové 22-P 1 ks 5 233,21 EUR
60217613 DAB.DKLPE DKLPE 40-1600 suchobežné čerpadlo s meničom0,70 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 4 859,01 EUR
60217614 DAB.DKLPE DKLPE 40-1800 suchobežné čerpadlo s meničom0,80 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 5 054,10 EUR
60217628 DAB.DKLPE DKLPE 50-1200 suchobežné čerpadlo s meničom0,70 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 5 710,55 EUR
60217629 DAB.DKLPE DKLPE 50-1600 suchobežné čerpadlo s meničom1,00 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 5 682,57 EUR
60217630 DAB.DKLPE DKLPE 50-2000 suchobežné čerpadlo s meničom1,80 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 6 319,03 EUR
60217632 DAB.DKLPE DKLPE 65-900 suchobežné čerpadlo s meničom1,10 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 5 929,64 EUR
60217633 DAB.DKLPE DKLPE 65-1200 suchobežné čerpadlo s meničom1,10 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 6 167,11 EUR
60217634 DAB.DKLPE DKLPE 65-1600 suchobežné čerpadlo s meničom1,60 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 6 259,06 EUR
60217637 DAB.DKLPE DKLPE 80-900 suchobežné čerpadlo s meničom1,80 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 5 847,28 EUR
60217639 DAB.DKLPE DKLPE 80-1200 suchobežné čerpadlo s meničom1,80 NGD; 1x230V - zdvojené prírubové 22-P 1 ks 7 721,48 EUR
60217631 DAB.DKLPE DKLPE 50-2000 suchobežné čerpadlo s meničom1,80 NGD; 3x400V - zdvojené prírubové 22-P 1 ks 6 341,42 EUR
60217635 DAB.DKLPE DKLPE 65-1600 suchobežné čerpadlo s meničom1,60 NGD; 3x400V - zdvojené prírubové 22-P 1 ks 6 094,35 EUR
60217636 DAB.DKLPE DKLPE 65-2000 suchobežné čerpadlo s meničom2,00 NGD; 3x400V - zdvojené prírubové 22-P 1 ks 6 730,81 EUR
60217638 DAB.DKLPE DKLPE 80-900 suchobežné čerpadlo s meničom1,80 NGD; 3x400V - zdvojené prírubové 22-P 1 ks 6 011,99 EUR
60217640 DAB.DKLPE DKLPE 80-1200/BQQE/1,8/NGD suchobežné čerpadlo - 3x400V; 50/60; IE5 22-P 1 ks 6 176,71 EUR
60217641 DAB.DKLPE DKLPE 80-1600 suchobežné čerpadlo s meničom 2,50 NGD; 3x400V - zdvojené prírubové 22-P 1 ks 6 423,77 EUR
60214722 DAB.DKLPE DKLPE 80-2000 suchobežné čerpadlo s meničom MCE; 3x400V 50/60 22-P 1 ks 8 373,13 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Mgr. Adrian Keszegh
Mgr. Adrian Keszegh
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca
Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca

Inštruktážne videá

Žiadne inštruktážne videá nie sú k dispozícii.

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?

    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.

  • Čo spôsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.

  • Čo je to ochrana proti chodu na sucho?

    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.

  • Aký objem tlakovej nádoby zvoliť pri jej výbere?

    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.

  • Prečo čerpadlo často spína?

    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.

  • Prečo čerpadlo nenasaje?

    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
