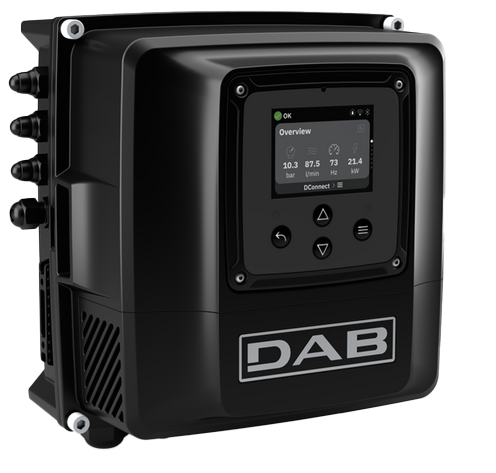

FREKVENČNÝ MENIČ
Frekvenčný menič s farebným displejom. Jediným softvérom môžu byť ovládané rôzne aplikácie. Rovnaká ovládacia jednotka môže riadiť posilňovacie tlakové stanice alebo obehové čerpadlá, typ čerpadla je možné zvoliť v menu pri uvedení do prevádzky (so sprievodcom). Vďaka nástennému držiaku (súčasťou dodávky) sa NgDrive inštaluje priamo na stenu bez použitia ďalšieho príslušenstva. NgDrive vie ovládať inline čerpadlá inštalované vo vykurovacích alebo chladiacich sústavách, čerpadlá na cirkuláciu teplej vody a čerpadlá na posilňovanie tlaku v domových či komerčných systémoch. Ovládacia jednotka umožňuje prispôsobiť výkon čerpadiel aktuálnym požiadavkám systému, a vďaka pozvoľnému zníženiu rýchlosti otáčok chráni čerpadlá pred vodnými rázmi. Chladenie vstavaným ventilátorom chráni jednotku pred prehriatím. Otáčky motora čerpadla sú prispôsobené aktuálnej požiadavke, čím dochádza k úspore energie a predĺženiu životnosti komponentov. Grafický displej umožňuje ľahké sledovanie in formácií o prevádzke čerpadiel a nastavení všetkých parametrov vďaka sprievodcovi uvedením do prevádzky. Panel je možné pripojiť aj do existujúcich systémov, používa sa tiež v systémoch s ponorný mi čerpadlami pre posilnenie tlaku vody. Vstavaný Wi-Fi modul. Ovládanie a monitorovanie je možné s H2D užívateľským rozhraním pre zobrazenie a nastavenie parametrov, hodnôt a ďalších funkcií.
Jednofázové napájanie: 1 x 220 - 240V+/- 10% 50/60 Hz
Trojfázové napájanie: 3 x 380 - 480V +/- 10% 50/60 Hz, 3 x 230 V +/- 10% 50/60 Hz
Maximálny pracovný prúd: 6A (M/T 1,1 kW) 10,5A (M/T 2,2 kW) 8A (T/T 3,5kW) 10,5A (T/T 230V 2,2kW)
Stupeň krytia: IP55
Rozsah okolitej teploty: od 0 °C do +50 °C
Komunikačné protokoly: RS485MODBUSRTU
Bezdrôtová komunikácia medzi panelmi (až 6)
| Obj. kód | Typ | Názov | Produktová skupina | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60211460 | DAB.NGDRIVE | NGDRIVE 6A M/T - 1x220-240 50/60; 1,1kW frekvenčný menič | 22-P | 1 | ks | 1 190,39 EUR |
| 60211457 | DAB.NGDRIVE | NGDRIVE 10,5A M/T - 1x220-240V; 2,2kW frekvenčný menič | 22-P | 1 | ks | 2 097,19 EUR |
| 60211458 | DAB.NGDRIVE | NGDRIVE 10,5A T/T - 3x220-240 50/60; 2,2kW frekvenční měnič | 22-P | 1 | ks | 2 268,44 EUR |
| 60211459 | DAB.NGDRIVE | NGDRIVE 8A T/T - 3x380-480 50/60; 3,5kW frekvenčný menič | 22-P | 1 | ks | 2 180,62 EUR |
Kontaktné osoby
Obchodno - technický zástupca
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
- BA, DS, KN, SA, SC, PK, MA, TT, HC, SE, SI
- +421 918 396 269
- keszegh@ivarcs.cz
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
Inštruktážne videá
Žiadne inštruktážne videá nie sú k dispozícii.
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?
Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru. -
Čo spôsobuje tlakový ráz?
Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz. -
Čo je to ochrana proti chodu na sucho?
Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia. -
Aký objem tlakovej nádoby zvoliť pri jej výbere?
Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania. -
Prečo čerpadlo často spína?
Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe. -
Prečo čerpadlo nenasaje?
Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
