NORMOVANÉ MONOBLOKOVÉ ČERPADLÁ S FREKVENČNÝM MENIČOM

NORMOVANÉ MONOBLOKOVÉ ČERPADLÁ S FREKVENČNÝM MENIČOM

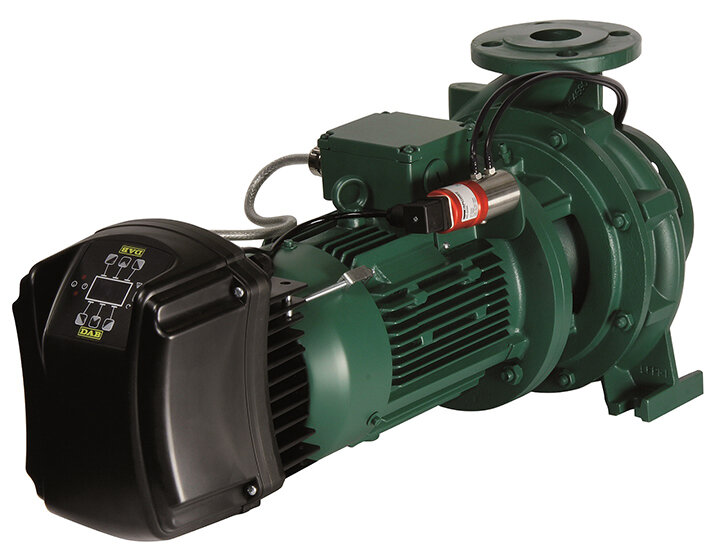

DAB.NKM-GE MCE/P, DAB.NKP-GE MCE/P

Normované monoblokové čerpadlá s deleným hriadeľom určené pre širokú škálu aplikácií, ako sú:

  • rodinné domy;
  • bytové domy;
  • kempy;
  • bazény;
  • farmy;
  • zásobovanie vodou;
  • zavlažovanie pre skleníky, záhrady, poľnohospodárstvo;
  • využitie dažďovej vody;
  • priemyselné systémy.

Vysoko univerzálne čerpadlá vďaka použitiu s MCE/P frekvenčným meničom, pre zabezpečenie optimálneho výkonu čerpadla a schopnosť sa automaticky adaptovať na rôzne požiadavky systému pri udržiavaní konštantného tlaku. Telo čerpadla z liatiny podľa DIN-EN 733 (ex DIN 24255), príruby podľa DIN 2533 a DIN 2532 pre DN 200. Obežné koleso z liatiny, hriadeľ čerpadla z nerezovej ocele AISI 304.

Mechanická upchávka: uhlík/karbid kremíka s O-krúžkami EPDM podľa DIN 24960. Asynchrónny motor chladený vonkajšou ventiláciou, konštrukčné vyhotovenie B3/B5, 2pólové pre NKP-GE a 4pólové pre NKM-GE.

Prevádzkový rozsah: od 1 do 360 m3/h s výtlakom až do 72 m
Rozsah teploty kvapaliny: od -10 °C do +80 °C.
Čerpaná kvapalina: čistá, bez pevných alebo abrazívnych látok, neviskózna, neagresívna, nekryštalizujúca, chemicky neutrálna, vlastnosťami blízka vode
Max. teplota okolia: +40 °C
Maximálny prevádzkový tlak: 16 bar - 1600 kPa (pre DN 200 max. 10 bar)
Stupeň krytia: IP55
Trieda izolácie: F
Otáčky: 1450 - 2900 ot./min
Príruba: PN 16 DIN 2533
Inštalácia: zvyčajne horizontálna alebo vertikálna za predpokladu, že je motor vždy nad čerpadlom
Špeciálne vyhotovenie na vyžiadanie: Čerpadlá pre iné kvapaliny ako voda. Iné napätie alebo frekvencia. Frekvenčný menič modulácia so signálom 0-10V.



Technický list

Návod

Ostatné

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
60192059 DAB.NKM-GE MCE/P NKM-GE 40-250/245/A/BAQE/2,2/4 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 4 785,99 EUR
60192060 DAB.NKM-GE MCE/P NKM-GE 40-250/260/A/BAQE/3/4 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 4 971,43 EUR
60192061 DAB.NKM-GE MCE/P NKM-GE 50-250/263/A/BAQE/4/4 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 5 787,36 EUR
60192062 DAB.NKM-GE MCE/P NKM-GE 65-250/263/A/BAQE/5,5/4 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 6 865,38 EUR
60167386 DAB.NKM-GE MCE/P NKM-GE 65-315/279/A/BAQE/7,5/4 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 8 776,65 EUR
60167387 DAB.NKM-GE MCE/P NKM-GE 65-315/309/A/BAQE/11/4 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 10 904,67 EUR
60167388 DAB.NKM-GE MCE/P NKM-GE 80-250/240/A/BAQE/7,5/4 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 8 742,03 EUR
60167389 DAB.NKM-GE MCE/P NKM-GE 80-250/270/A/BAQE/11/4 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 10 870,05 EUR
60167390 DAB.NKM-GE MCE/P NKM-GE 80-315/305/A/BAQE/15/4 Odstredivé čerpadlo pre tlakové systémy s MCE150/P 22-P 1 ks 11 919,23 EUR
60167391 DAB.NKM-GE MCE/P NKM-GE 100-250/250/A/BAQE/11/4 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 11 146,98 EUR
60167392 DAB.NKM-GE MCE/P NKM-GE 100-250/270/A/BAQE/15/4 Odstredivé čerpadlo pre tlakové systémy s MCE150/P 22-P 1 ks 11 714,01 EUR
60167393 DAB.NKM-GE MCE/P NKM-GE 125-250/243/A/BAQE/15/4 Odstredivé čerpadlo pre tlakové systémy s MCE150/P 22-P 1 ks 12 164,84 EUR
60192063 DAB.NKP-GE MCE/P NKP-GE 32-125.1/125/A/BAQE /1,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 3 387,36 EUR
60192064 DAB.NKP-GE MCE/P NKP-GE 32-125.1/140/A/BAQE/2,2/2 Odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 3 750,82 EUR
60192065 DAB.NKP-GE MCE/P NKP-GE 32-125/130/A/BAQE / 2,2 /2 Odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 3 750,82 EUR
60192066 DAB.NKP-GE MCE/P NKP-GE 32-125/142/A/BAQE / 3 /2 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 4 382,97 EUR
60192067 DAB.NKP-GE MCE/P NKP-GE 32-160.1 155/A/BAQE/2.2/2 Odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 3 602,47 EUR
60192068 DAB.NKP-GE MCE/P NKP-GE 32-160.1 166/A/BAQE /3/2 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 4 310,44 EUR
60192069 DAB.NKP-GE MCE/P NKP-GE 32-160.1 177/A/BAQE /4/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 116,48 EUR
60192070 DAB.NKP-GE MCE/P NKP-GE 32-160/151/A/BAQE/3/2 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 4 310,44 EUR
60192071 DAB.NKP-GE MCE/P NKP-GE 32-160/163/A/BAQE /4/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 116,48 EUR
60192072 DAB.NKP-GE MCE/P NKP-GE 32-160/177/A/BAQE /5,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 201,37 EUR
60192073 DAB.NKP-GE MCE/P NKP-GE 32-200.1 188/A/BAQE/4/2 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 5 116,48 EUR
60192074 DAB.NKP-GE MCE/P NKP-GE32-200.1 205/A/BAQE/5,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 201,37 EUR
60192075 DAB.NKP-GE MCE/P NKP-GE 32-200/190/A/BAQE/5,5 /2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 201,37 EUR
60167394 DAB.NKP-GE MCE/P NKP-GE 32-200/210/A/BAQE/7,5 /2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 6 853,02 EUR
60192076 DAB.NKP-GE MCE/P NKP-GE 40-125/120/A/BAQE/2.2/2 Odstredivé čerpadlo pre tlakové systémy s MCE22/P 22-P 1 ks 3 529,95 EUR
60192077 DAB.NKP-GE MCE/P NKP-GE 40-125/130/A/BAQE/3/2 Odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 4 161,26 EUR
60192078 DAB.NKP-GE MCE/P NKP-GE 40-125/139/A/BAQE/4/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 4 961,54 EUR
60192079 DAB.NKP-GE MCE/P NKP-GE 40-160/158/A/BAQE/5,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 051,37 EUR
60167395 DAB.NKP-GE MCE/P NKP-GE 40-160/172/A/BAQE/7,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 6 895,05 EUR
60167396 DAB.NKP-GE MCE/P NKP-GE 40-200/210/A/BAQE/11/2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 9 103,02 EUR
60167397 DAB.NKP-GE MCE/P NKP-GE 40-250/230/A/BAQE/15/2 Odstredivé čerpadlo pre tlakové systémy s MCE150/P 22-P 1 ks 9 532,42 EUR
60192080 DAB.NKP-GE MCE/P NKP-GE 50-125/125/A/BAQE/4/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 092,58 EUR
60192081 DAB.NKP-GE MCE/P NKP-GE 50-125/135/A/BAQE/5,5 /2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 5 180,77 EUR
60167398 DAB.NKP-GE MCE/P NKP-GE 50-125/144/A/BAQE/7,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 7 017,03 EUR
60167399 DAB.NKP-GE MCE/P NKP-GE 50-160/153/A/BAQE/7.5/2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 7 037,64 EUR
60167400 DAB.NKP-GE MCE/P NKP-GE 50-160/169/A/BAQE/11/2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 9 011,54 EUR
60167401 DAB.NKP-GE MCE/P NKP-GE 50-200/200/A/BAQE /15/2 Odstredivé čerpadlo pre tlakové systémy s MCE150/P 22-P 1 ks 9 541,48 EUR
60192082 DAB.NKP-GE MCE/P NKP-GE 65-125/127/A/BAQE/5,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE55/P 22-P 1 ks 6 081,59 EUR
60167402 DAB.NKP-GE MCE/P NKP-GE 65-125/137/A/BAQE/7,5/2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 7 513,19 EUR
60167403 DAB.NKP-GE MCE/P NKP-GE 65-160/157/A/BAQE/11/2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 9 595,05 EUR
60167404 DAB.NKP-GE MCE/P NKP-GE 65-160/173/A/BAQE/15/2 Odstredivé čerpadlo pre tlakové systémy s MCE150/P 22-P 1 ks 10 044,23 EUR
60167405 DAB.NKP-GE MCE/P NKP-GE 80-160/147-127/A/BAQE/11/2 Odstredivé čerpadlo pre tlakové systémy s MCE110/P 22-P 1 ks 9 831,59 EUR
60167406 DAB.NKP-GE MCE/P NKP-GE 80-160/153/A/BAQE/15/2 Odstredivé čerpadlo pre tlakové systémy s MCE150/P 22-P 1 ks 10 277,47 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Mgr. Adrian Keszegh
Mgr. Adrian Keszegh
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca
Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca

Inštruktážne videá

E.SYBOX

  • E.SYBOX MINI – horizontálna inštalácia

  • E.SYBOX – vertikálna inštalácia

  • E.SYBOX – prezentačné video

  • E.SYBOX MINI – inštalácia na stenu

  • E.SYBOX – horizontálna inštalácia

  • E.SYBOX MINI – vertikálna inštalácia

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurácia

  • E.SYBOX – konfigurácia

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentačné video

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?

    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.

  • Čo spôsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.

  • Čo je to ochrana proti chodu na sucho?

    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.

  • Aký objem tlakovej nádoby zvoliť pri jej výbere?

    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.

  • Prečo čerpadlo často spína?

    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.

  • Prečo čerpadlo nenasaje?

    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
