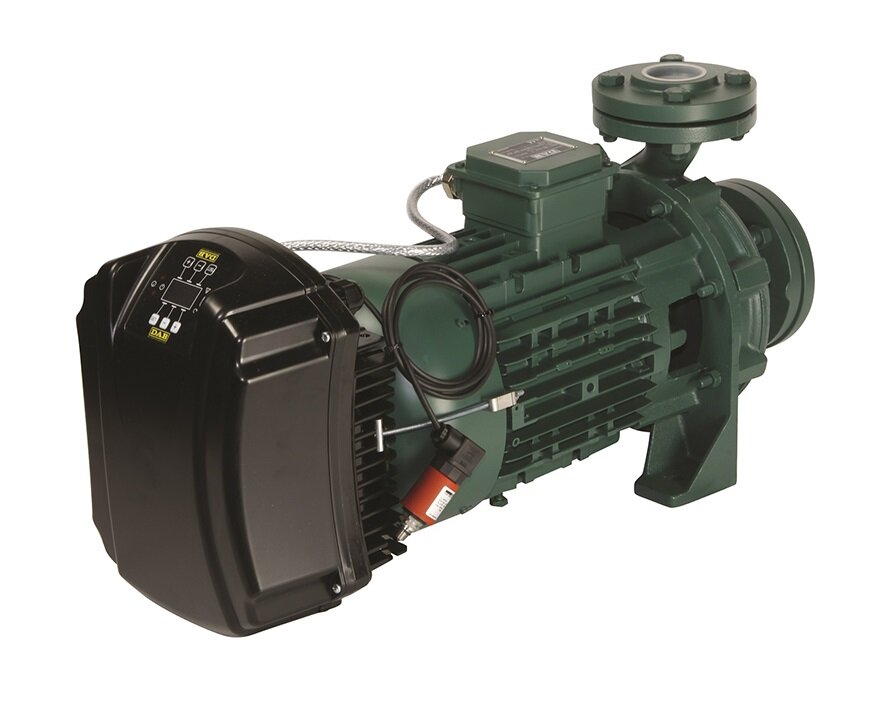

ODSTREDIVÉ ČERPADLÁ S DVOMI PROTIĽAHLÝMI OBEŽNÝMI KOLESAMI A FREKVENČNÝM MENIČOM MCE/P
DAB.KE
Odstredivé čerpadlá s dvomi obežnými kolesami vhodné pre posilnenie tlaku v domácich, občianskych, priemyselných a poľnohospodárskych systémoch. Najmä vďaka všestrannému použitiu MCE/P meniča, ktorý zaručuje automatické nastavenie výkonu čerpadla pre rôzne požiadavky systému, pri zachovaní konštantného tlaku. Snímač tlaku je vrátane dodávky. Telo čerpadla a podpera motoru sú z liatiny. Obežné koleso z technopolyméru. Mechanická upchávka: uhlík/keramika
Asynchrónny motor chladený vonkajšou ventiláciou.
Prevádzkový rozsah: od 2 do 30 m3/h s výtlakom až 95 m
Rozsah teploty kvapaliny:
od -10 °C do +50 pre KE 35/40, KE 45/50, KE 55/100
od -15 °C do + 110 °C pre KE 55/50, KE 66/100, KE 90/100, KE 70/300, KE 80/300, KE 70/400, KE 80/400
Čerpaná kvapalina: čistá, bez pevných alebo abrazívnych látok, ktoré nie sú viskózne neagresívne, nekryštalizujúce a chemicky neutrálne, vlastnosťami blízka vode
Inštalácia: zvyčajne horizontálna alebo vertikálna za predpokladu, že je motor vždy nad čerpadlom
Maximálna teplota okolia: +40 °C
Maximálny pracovný tlak:
KE 35/40: 6 bar (600 kPa)
KE 45/50, KE 55/50: 8 bar (800kPa)
KE 55/100, KE 66/100: 10 bar (1000 kPa)
KE 90/100, KE 70/300, KE 80/300, KE 70/400, KE 80/400: 12 bar (1200 kPa)
Stupeň krytia motoru: IP44
Stupeň krytia svorkovnice: IP55
Trieda izolácie: F
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60147869 | DAB.KE | KE 35/40 M Odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 037,41 EUR |
| 60201920 | DAB.KE | KE 45/50 M Odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 2 568,88 EUR |
| 60201921 | DAB.KE | KE 55/50 M Odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 2 628,40 EUR |
| 60144859 | DAB.KE | KE 55/100 T Odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 702,38 EUR |
| 60144860 | DAB.KE | KE 66/100 T Odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 821,43 EUR |
| 60144861 | DAB.KE | KE 90/100 T Odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 455,78 EUR |
| 60180171 | DAB.KE | KE 70/300 T Odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 5 704,08 EUR |
| 60167383 | DAB.KE | KE 80/300 T Odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 6 774,66 EUR |
| 60167384 | DAB.KE | KE 70/400 T Odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 289,12 EUR |
| 60167385 | DAB.KE | KE 80/400 T Odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 394,56 EUR |
