OVLÁDACIE PANELY PRE ČERPADLÁ

OVLÁDACIE PANELY PRE ČERPADLÁ

DAB.PRISLUSENSTVI ED

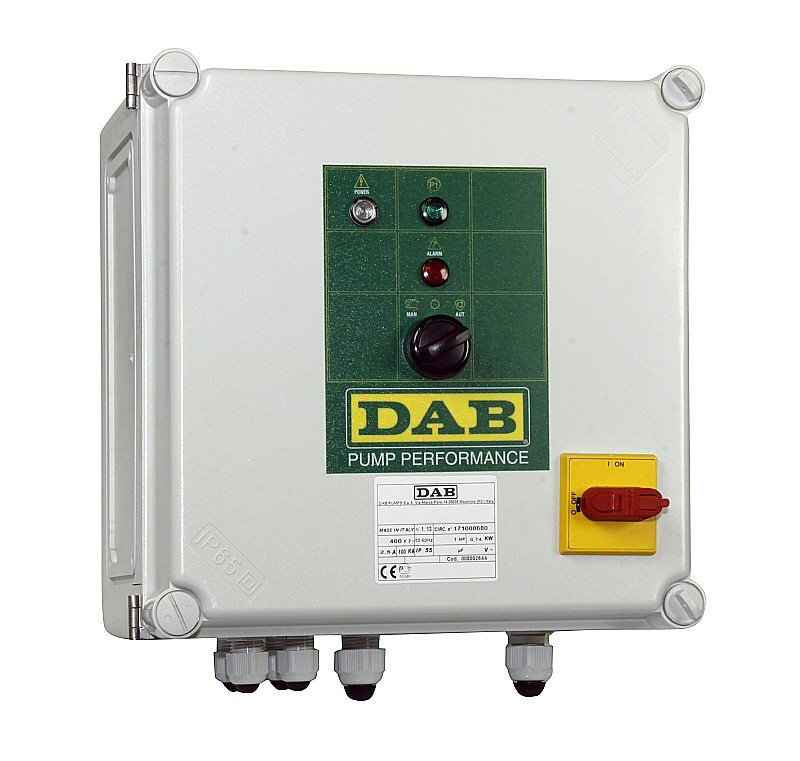

Kontrolný panel chráni čerpadlá proti preťaženiu, skratu alebo nadmernému otepleniu istiacimi prístrojmi s manuálnym resetom. Panel je dodávaný kompletný so svorkami pre pripojenie motora čerpadla a plavákových spínačov. Umožňuje pripojenie signálu cez tepelnú ochranu, pokiaľ je ňou čerpadlo vybavené.

Súčasťou dodávky:

  • Hlavný spínač s uzamykateľnými dvierkami (s výnimkou jednofázovej verzie)
  • Vlastný ochranný transformátor pre napájanie
  • Tlačidlo na prednom paneli pre ručnú prevádzku (jednofázové verzie)
  • Spínač na prednom paneli pre ručnú prevádzku - 0 - automatickú prevádzku
  • Chybové hlásenia
  • Signalizácia chodu čerpadla
  • Signalizácia stavu napätia

Trojfázové napätie: 400 V, 40 Hz
Rozsah okolitej teploty: od -10 °C do +40 °C
Stupeň krytia: IP55C

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
60170055 DAB.PRISLUSENSTVI ED ED8T Ovládací panel (pre 1 čerpadlo) 22-P 1 ks 729,40 EUR
108320840 DAB.PRISLUSENSTVI ED ED7,5T SD Ovládací panel (pre 1 čerpadlo) 22-P 1 ks 1 125,00 EUR
60202686 DAB.PRISLUSENSTVI ED ED11T SD ovládací panel (pre 1 čerpadlo) 22-P 1 ks 1 182,69 EUR
60170075 DAB.PRISLUSENSTVI ED ED15T SD Ovládací panel (pre 1 čerpadlo) 22-P 1 ks 1 196,70 EUR
60170046 DAB.PRISLUSENSTVI ED E2D15T Ovládací panel (pre 2 čerpadlá) 22-P 1 ks 1 231,32 EUR
60170047 DAB.PRISLUSENSTVI ED E2D15T SD Ovládací panel (pre 2 čerpadlá) 22-P 1 ks 2 216,21 EUR
60202365 DAB.PRISLUSENSTVI ED E2D22T SD ovládací panel (pre 2 čerpadlá) 22-P 1 ks 2 266,48 EUR
60170065 DAB.PRISLUSENSTVI ED E2D30T SD Ovládací panel (pre 2 čerpadlá) 22-P 1 ks 2 289,56 EUR
60170070 DAB.PRISLUSENSTVI ED E3D22,5T Ovládací panel (pre 3 čerpadlá) 22-P 1 ks 2 705,77 EUR
60170051 DAB.PRISLUSENSTVI ED E3D22,5T SD Ovládací panel (pre 3 čerpadlá) 22-P 1 ks 3 550,55 EUR
60202687 DAB.PRISLUSENSTVI ED E3D33T SD ovládací panel (pre 3 čerpadlá) 22-P 1 ks 4 518,96 EUR
60170072 DAB.PRISLUSENSTVI ED E3D45T SD Ovládací panel (pre 3 čerpadlá) 22-P 1 ks 4 491,76 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Mgr. Adrian Keszegh
Mgr. Adrian Keszegh
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca
Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca

Inštruktážne videá

Žiadne inštruktážne videá nie sú k dispozícii.

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?

    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.

  • Čo spôsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.

  • Čo je to ochrana proti chodu na sucho?

    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.

  • Aký objem tlakovej nádoby zvoliť pri jej výbere?

    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.

  • Prečo čerpadlo často spína?

    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.

  • Prečo čerpadlo nenasaje?

    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
