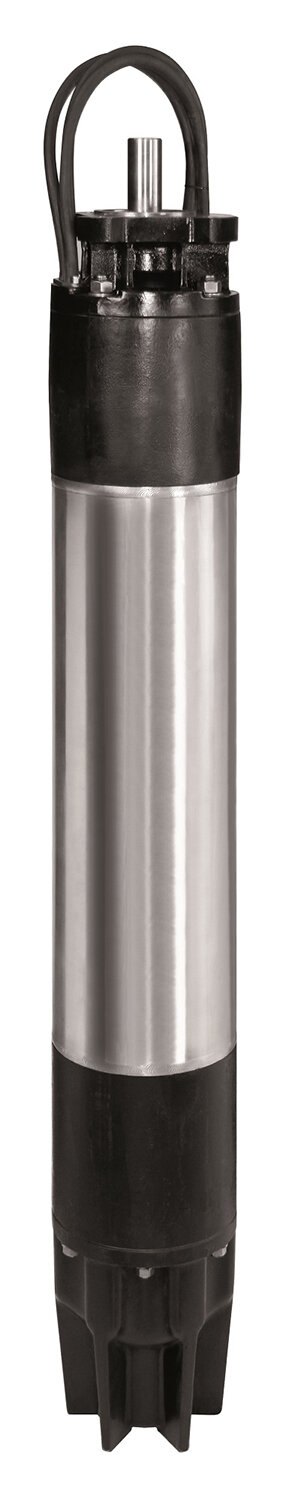

PONORNÉ 10" MOTORY
DAB.MOTOR TR10
10" ponorný dvojpólový alebo štvorpólový trojfázový asynchrónny motor (previnuteľný) s hermeticky uzatvoreným statorom (s výplňou
špeciálnej živice). Nerez plášť AISI 316 (na vyžiadanie AISI 904). Axiálne a radiálne ložiská sú mazané náplňou nemrznúcej vodnej zmesi a umožňujú bezúdržbovú prevádzku. Tlaková kompenzácia motora je zaistená špeciálnou membránou. Mechanická upchávka so špeciálnym krytím výstupného hriadeľa umožňuje prevádzku motora i v piesočnatej vode. Všetky motory sú dodávané s odnímateľným pripojovacím káblom (s dvomi káblami pre spustenie hviezda – trojuholník).
Štandardné vyhotovenie je s PVC vinutím.
Na vyžiadanie k dispozícii vyhotovenie PE2+PA vinutie pre použitie s frekvenčným meničom.
Pripojenie: NEMA 10"
Trieda izolácie: F
Stupeň krytia: IP68
Maximálny ponor: 300 m
Možný typ inštalácie: vertikálna alebo horizontálna (horizontálna prevádzka 100 HP - 230 HP)
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60146838 | DAB.MOTOR TR10 | MOTOR TR10100 DOL PE2+PA TESLA 10" T - 75,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 12 549,11 EUR |
| 60146839 | DAB.MOTOR TR10 | MOTOR TR10125 DOL PE2+PA TESLA 10" T - 92,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 14 219,28 EUR |
| 60146840 | DAB.MOTOR TR10 | MOTOR TR10150 DOL PE2+PA TESLA 10" T - 110,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 14 745,54 EUR |
| 60146841 | DAB.MOTOR TR10 | MOTOR TR10180 DOL PE2+PA TESLA 10" T - 132,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 15 733,46 EUR |
| 60146842 | DAB.MOTOR TR10 | MOTOR TR10200 DOL PE2+PA TESLA 10" T - 147,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 16 880,51 EUR |
| 60146843 | DAB.MOTOR TR10 | MOTOR TR10230 DOL PE2+PA TESLA 10" T - 170,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 20 531,25 EUR |
| 60146844 | DAB.MOTOR TR10 | MOTOR TR10260 DOL PE2+PA TESLA 10" T - 190,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 21 901,26 EUR |
| 60146852 | DAB.MOTOR TR10 | MOTOR TR10260 DOL 316 PE2+PA TESLA 10" T - 75,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 16 689,08 EUR |
| 60146853 | DAB.MOTOR TR10 | MOTOR TR10100 DOL 316 PE2+PA TESLA 10" T - 92,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 18 835,08 EUR |
| 60146854 | DAB.MOTOR TR10 | MOTOR TR10125 DOL 316 PE2+PA TESLA 10" T - 110,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 19 403,10 EUR |
| 60146855 | DAB.MOTOR TR10 | MOTOR TR10180 DOL 316 PE2+PA TESLA 10" T - 132,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 20 556,46 EUR |
| 60146856 | DAB.MOTOR TR10 | MOTOR TR10200 DOL 316 PE2+PA TESLA 10" T - 147,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 21 917,02 EUR |
| 60146857 | DAB.MOTOR TR10 | MOTOR TR10230 DOL 316 PE2+PA TESLA 10" T - 170,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 26 585,61 EUR |
| 60146858 | DAB.MOTOR TR10 | MOTOR TR10260 DOL 316 PE2+PA TESLA 10" T - 190,0kW - ponorný, previnuteľný - priame spúšťanie | 1 | ks | 28 176,21 EUR |
| 60146845 | DAB.MOTOR TR10 | MOTOR TR10100 PE2+PA TESLA 10" T - 75,0kW - ponorný, previnuteľný - spustenie hviezda/trojuholník | 1 | ks | 13 225,05 EUR |
| 60146846 | DAB.MOTOR TR10 | MOTOR TR10125 PE2+PA TESLA 10" T - 92,0kW - ponorný, previnuteľný - spustenie hviezda/trojuholník | 1 | ks | 14 891,28 EUR |
| 60146847 | DAB.MOTOR TR10 | MOTOR TR10150 PE2+PA TESLA 10" T - 110,0kW - ponorný, previnuteľný - spustenie hviezda/trojuholník | 1 | ks | 15 420,69 EUR |
| 60146848 | DAB.MOTOR TR10 | MOTOR TR10180 PE2+PA TESLA 10" T - 132,0kW - ponorný, previnuteľný - spustenie hviezda/trojuholník | 1 | ks | 16 408,61 EUR |
| 60146849 | DAB.MOTOR TR10 | MOTOR TR10200 PE2+PA TESLA 10" T - 147,0kW - ponorný, previnuteľný - spustenie hviezda/trojuholník | 1 | ks | 17 555,67 EUR |
| 60146850 | DAB.MOTOR TR10 | MOTOR TR10230 PE2+PA TESLA 10" T - 170,0kW - ponorný, previnuteľný - spustenie hviezda/trojuholník | 1 | ks | 21 204,83 EUR |
| 60146851 | DAB.MOTOR TR10 | MOTOR TR10260 PE2+PA TESLA 10" T - 190,0kW - ponorný, previnuteľný - spustenie hviezda/trojuholník | 1 | ks | 22 575,63 EUR |
| 60146859 | DAB.MOTOR TR10 | MOTOR TR10100 316 PE2+PA TESLA 10" T - 75,0kW - ponorný, previnuteľný - spustenie hviezda/trojuhol. | 1 | ks | 17 363,45 EUR |
| 60146860 | DAB.MOTOR TR10 | MOTOR TR10125 316 PE2+PA TESLA 10" T - 92,0kW - ponorný, previnuteľný - spustenie hviezda/trojuhol. | 1 | ks | 19 512,61 EUR |
| 60146861 | DAB.MOTOR TR10 | MOTOR TR10150 316 PE2+PA TESLA 10" T - 110,0kW - ponorný, previnuteľný - spustenie hviezda/trojuhol. | 1 | ks | 20 077,47 EUR |
| 60146862 | DAB.MOTOR TR10 | MOTOR TR10180 316 PE2+PA TESLA 10" T - 132,0kW - ponorný, previnuteľný - spustenie hviezda/trojuhol. | 1 | ks | 21 230,04 EUR |
| 60146863 | DAB.MOTOR TR10 | MOTOR TR10200 316 PE2+PA TESLA 10" T - 147,0kW - ponorný, previnuteľný - spustenie hviezda/trojuhol. | 1 | ks | 22 592,96 EUR |
| 60146864 | DAB.MOTOR TR10 | MOTOR TR10230 316 PE2+PA TESLA 10" T - 170,0kW - ponorný, previnuteľný - spustenie hviezda/trojuhol. | 1 | ks | 27 260,77 EUR |
| 60146865 | DAB.MOTOR TR10 | MOTOR TR10260 316 PE2+PA TESLA 10" T - 190,0kW - ponorný, previnuteľný - spustenie hviezda/trojuhol. | 1 | ks | 28 852,15 EUR |
Kontaktné osoby
Obchodno - technický zástupca
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
Juraj Jarábek
Obchodno-technický zástupca
- BA, MA, PK, SC, TT, HC, DS, GA, SE, SI, SA
- +421 918 669 888
- jarabek@ivarcs.cz
Radoslav Minár
Obchodno-technický zástupca
- ZA, BY, KM, CA, DK, NO, TS, MT, TR
- +421 917 386 002
- minar@ivarcs.cz
Roman Pavlus
Obchodno-technický zástupca
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
Richard Rybár
Obchodno-technický zástupca
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
Ing. Dávid Grumel
Obchodno-technický zástupca
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
Maroš Pollák
Obchodno-technický zástupca
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
Július Ugrik
Obchodno-technický zástupca
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
Tomáš Sobinovský
Obchodno-technický zástupca
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
Inštruktážne videá
Žiadne inštruktážne videá nie sú k dispozícii.
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
