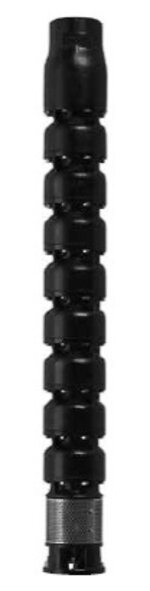

PONORNÉ 12" ČERPADLÁ
DAB.SMC12 360, DAB.SMC12 420
Viacstupňové ponorné čerpadlá pre studne 12" alebo väčšie. Tieto čerpadlá je možné použiť v širokej škále aplikácií, napríklad v hospodárskej a priemyselnej
oblasti a pre požiarne alebo zavlažovacie systémy. Konštrukčné vlastnosti čerpadla: teleso čerpadla z liatiny a obežné kolesá z nerezovej ocele AISI 304.
Čerpadlo je vybavené spätným ventilom s nízkou stratovou záťažou. Spojenie so 6", 8",10" alebo 12" motormi v závislosti na požadovanom výkone hydrauliky.
TR8
TR10
TR12
Prevádzkový rozsah: až 540 m3/h s výtlakom do 320 m
Čerpaná kvapalina: čistá bez pevných alebo abrazívnych látok, chemicky neutrálna, bez kryštalizácie, vlastnosťami blízka vode
Počet štartov: v závislosti od typu motoru
Maximálne povolené množstvo piesku: 40 g/m3
Okolitá teplota: 30 °C
Horizontálna alebo vertikálna inštalácia
Prepojenie s motormi 8", 10" alebo 12" v závislosti od požadovaného hydraulického výkonu a dostupného štandardného alebo nerezového vyhotovenia:

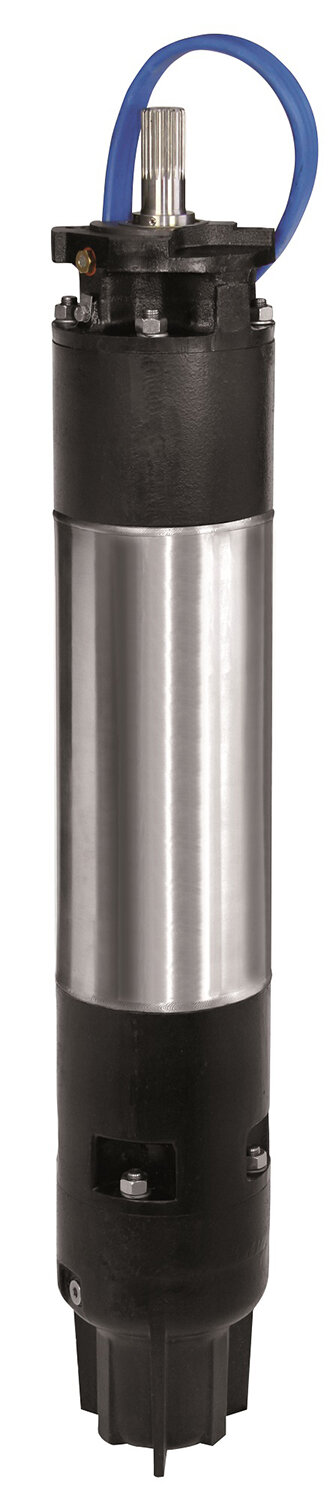

TR8: previnuteľný 8" ponorný motor

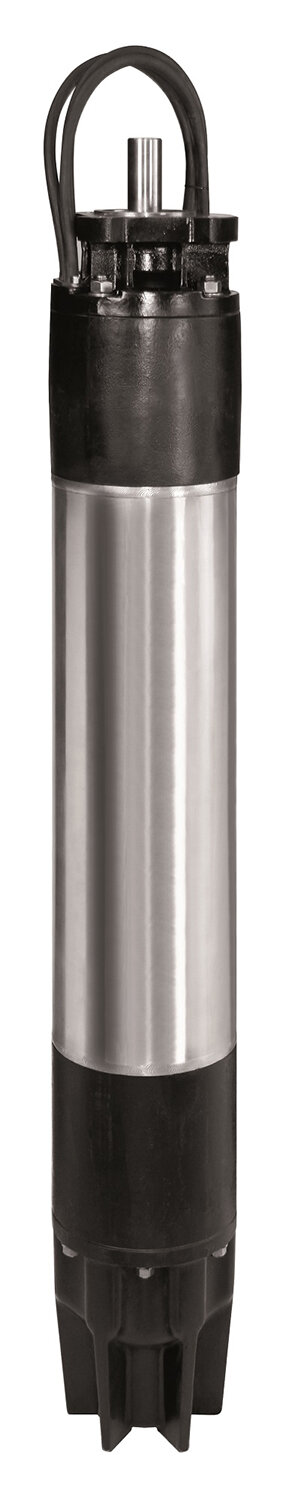

TR10: previnuteľný 10" ponorný motor

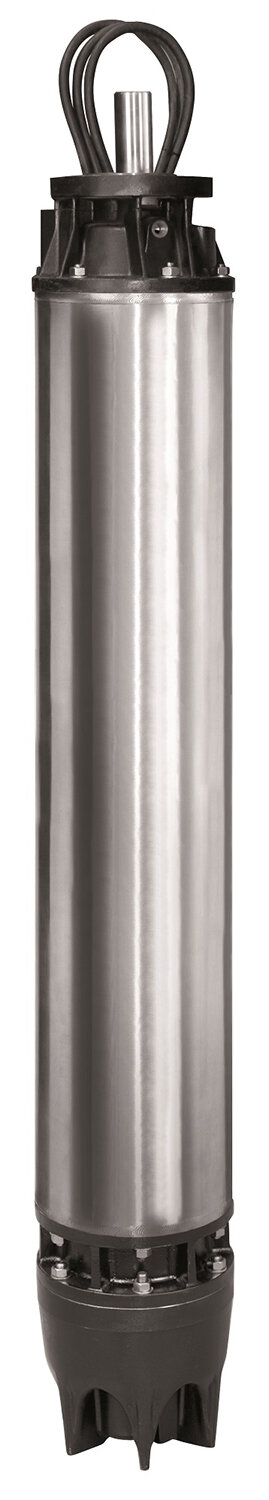

TR12: previnuteľný 12" ponorný motor
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60177520 | DAB.SMC12 360 | SMC12 360/1A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 8 742,38 EUR |
| 60177521 | DAB.SMC12 360 | SMC12 360/1B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 8 742,38 EUR |
| 60177522 | DAB.SMC12 360 | SMC12 360/1C Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 8 742,38 EUR |
| 60177523 | DAB.SMC12 360 | SMC12 360/2A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 12 664,92 EUR |
| 60177524 | DAB.SMC12 360 | SMC12 360/2B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 12 664,92 EUR |
| 60177525 | DAB.SMC12 360 | SMC12 360/2C Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 12 664,92 EUR |
| 60177526 | DAB.SMC12 360 | SMC12 360/3A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 16 588,24 EUR |
| 60177527 | DAB.SMC12 360 | SMC12 360/3B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 16 588,24 EUR |
| 60177528 | DAB.SMC12 360 | SMC12 360/4A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 20 504,46 EUR |
| 60177529 | DAB.SMC12 360 | SMC12 360/5A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 24 534,14 EUR |
| 60177530 | DAB.SMC12 360 | SMC12 360/5B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 24 534,14 EUR |
| 60177531 | DAB.SMC12 420 | SMC12 420/1A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 9 124,47 EUR |
| 60177532 | DAB.SMC12 420 | SMC12 420/1B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 9 124,47 EUR |
| 60177533 | DAB.SMC12 420 | SMC12 420/2A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 13 079,31 EUR |
| 60177534 | DAB.SMC12 420 | SMC12 420/2B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 13 079,31 EUR |
| 60177535 | DAB.SMC12 420 | SMC12 420/3A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 17 042,02 EUR |
| 60177536 | DAB.SMC12 420 | SMC12 420/3B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 17 042,02 EUR |
| 60177537 | DAB.SMC12 420 | SMC12 420/4A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 21 003,94 EUR |
| 60177538 | DAB.SMC12 420 | SMC12 420/4B Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 21 103,20 EUR |
| 60177539 | DAB.SMC12 420 | SMC12 420/5A Ponorné 12" čerpadlo - hydraulická časť | 1 | ks | 25 059,61 EUR |
Kontaktné osoby
Obchodno - technický zástupca
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
Ing. Dávid Grumel
Obchodno-technický zástupca
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
Maroš Pollák
Obchodno-technický zástupca
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
Július Ugrik
Obchodno-technický zástupca
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
Tomáš Sobinovský
Obchodno-technický zástupca
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
Juraj Jarábek
Obchodno-technický zástupca
- BA, MA, PK, SC, TT, HC, DS, GA, SE, SI, SA
- +421 918 669 888
- jarabek@ivarcs.cz
Radoslav Minár
Obchodno-technický zástupca
- ZA, BY, KM, CA, DK, NO, TS, MT, TR
- +421 917 386 002
- minar@ivarcs.cz
Roman Pavlus
Obchodno-technický zástupca
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
Richard Rybár
Obchodno-technický zástupca
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
Inštruktážne videá
Žiadne inštruktážne videá nie sú k dispozícii.
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
