Katalóg Čerpacia technika ČERPACIA TECHNIKA Ponorné čerpadlá a ponorné motory PONORNÉ 4" MOTORY
PONORNÉ 4" MOTORY

PONORNÉ 4" MOTORY

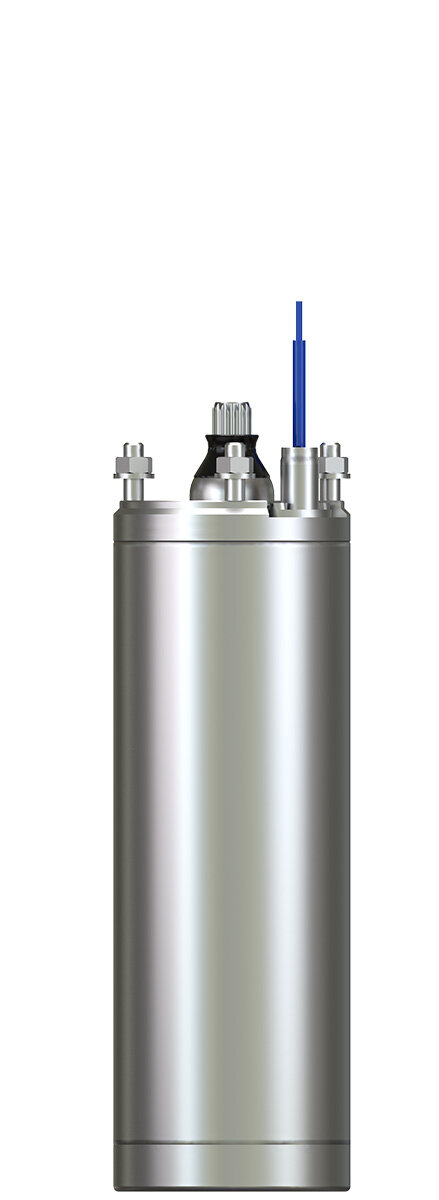

DAB.MOTOR 4GX

Ponorný dvojpólový asynchrónny elektromotor s mechanickými dielmi je vyrobený z nerezovej ocele AISI 316. Rotor je uložený v klzkých radiálnych ložiskách, axiálne zaťaženie je zachytávané robustným klzkým pätným ložiskom. Mazanie a chladenie radiálnych ložísk a panvy pätného ložiska je kvapalinovou náplňou. Stator je hermeticky uzatvorený v nerezovom puzdre naplnenom zmesou inertných plynov na báze argónu. Uzly vinutia (s ochranným vodičom) sú cez tesný pripojovací konektor vyvedené plochým štvoržilovým vodičom nad čerpadlo, kde je možné bezproblémové napojenie vlastného prívodného káblu. Rozbeh a ochrana jednofázového motora sa všeobecne rieši napr. rozbehovou skrinkou CONTROL BOX, obsahujúcou rozbehový kondenzátor a ručne resetovateľnú ochranu motora proti preťaženiu.
Pre ťažší rozbeh je určený systém CONTROL HS. Ochranu trojfázového motora zabezpečuje užívateľ.

Príruba: NEMA - 4"
Stupeň krytia: IP68
Trieda izolácie: F
Napájacie napätie:
jednofázové 1 x 230 V / 50 Hz
trojfázové 3 x 230 V / 50 Hz
trojfázové 3 x 400 V / 50 Hz

Technický list

Návod

Ostatné

Obj. kód Typ Názov Balenie Jednotka Cena bez DPH
60141577 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" M - 0,37kW - 1x230V - dvojpólový 1 ks 794,58 EUR
60141580 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" M - 0,55kW - 1x230V - dvojpólový 1 ks 811,57 EUR
60141584 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" M - 0,75kW - 1x230V - dvojpólový 1 ks 847,55 EUR
60141590 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" M - 1,1kW - 1x230V - dvojpólový 1 ks 905,52 EUR
60141593 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" M - 1,5kW - 1x230V - dvojpólový 1 ks 1 025,45 EUR
60141596 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" M - 2,2kW - 1x230V - dvojpólový 1 ks 1 201,36 EUR
60141578 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 0,37kW - 3x400V - dvojpólový 1 ks 732,61 EUR
60141579 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 0,37kW - 3x230V - dvojpólový 1 ks 732,61 EUR
60141581 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 0,55kW - 3x400V - dvojpólový 1 ks 751,60 EUR
60141582 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 0,55kW - 3x230V - dvojpólový 1 ks 751,60 EUR
60141586 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 0,75kW - 3x400V - dvojpólový 1 ks 781,58 EUR
60141589 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 0,75kW - 3x230V - dvojpólový 1 ks 781,58 EUR
60141591 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 1,1kW - 3x400V - dvojpólový 1 ks 832,56 EUR
60141592 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 1,1kW - 3x230V - dvojpólový 1 ks 832,56 EUR
60141594 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 1,5kW - 3x400V - dvojpólový 1 ks 909,51 EUR
60141595 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 1,5kW - 3x230V - dvojpólový 1 ks 909,51 EUR
60141597 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 2,2kW - 3x400V - dvojpólový 1 ks 1 049,44 EUR
60141598 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 2,2kW - 3x230V - dvojpólový 1 ks 1 049,44 EUR
60141607 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 3,0kW - 3x400V - dvojpólový 1 ks 1 081,67 EUR
60141608 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 3,0kW - 3x230V - dvojpólový 1 ks 1 081,67 EUR
60141612 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 4,0kW - 3x400V - dvojpólový 1 ks 1 200,63 EUR
60141613 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 4,0kW - 3x230V - dvojpólový 1 ks 1 200,63 EUR
60141614 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 5,5kW - 3x400V - dvojpólový 1 ks 1 376,31 EUR
60141615 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 5,5kW - 3x230V - dvojpólový 1 ks 1 376,31 EUR
60141616 DAB.MOTOR 4GX MOTOR 4GX TESLA 4" T - 7,5kW - 3x400V - dvojpólový 1 ks 1 659,93 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Juraj Jarábek
Juraj Jarábek
Obchodno-technický zástupca
Radoslav Minár
Radoslav Minár
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca

Inštruktážne videá

E.SYBOX

  • E.SYBOX MINI – inštalácia na stenu

  • E.SYBOX – horizontálna inštalácia

  • E.SYBOX MINI – vertikálna inštalácia

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurácia

  • E.SYBOX – konfigurácia

  • E.SYBOX MINI – horizontálna inštalácia

  • E.SYBOX – vertikálna inštalácia

  • E.SYBOX – prezentačné video

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentačné video

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?
    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
  • Čo spôsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
  • Čo je to ochrana proti chodu na sucho?
    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
  • Aký objem tlakovej nádoby zvoliť pri jej výbere?
    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
  • Prečo čerpadlo často spína?
    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
  • Prečo čerpadlo nenasaje?
    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
