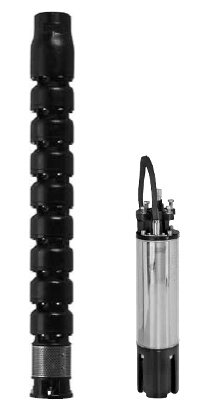

PONORNÉ 6" ČERPADLÁ
Viacstupňové ponorné čerpadlá, kompletne vyrobené z nerezovej ocele (AISI 304L alebo AISI 316 na vyžiadanie), použiteľné pre studne s dostatočne veľkým priemerom v závislosti od veľkosti čerpadla. Tieto čerpadlá môžu byť použité v širokej škále aplikácií: domáce a obecné zásobovanie vodou; sprinklerové a hydrantové požiarne systémy, zavlažovacie systémy, čerpanie podzemnej vody v domácich i priemyselných sektoroch. Tieto čerpadlá sú vhodné ako pre čerpanie štandardnej vody tak aj pre agresívne vody s ohľadom na správny výber podľa výrobného materiálu (AISI 304L alebo AISI 316) hydraulickej časti a motoru čerpadla. Špeciálne vyhotovenie motorov s PE2 + PA vinutím, ktoré môžu byť použité pre maximálnu teplotu kvapaliny do +50 °C. Čerpadlá môžu byť inštalované ako vertikálne, tak i horizontálne s použitím chladiaceho plášťa (nutné skontrolovať použiteľnosť motoru pre horizontálnu inštaláciu, viď. špecifikácia motoru).
KONŠTRUKCIA: obežné kolesá, difúzory, kryt káblu, sací otvor a výtlačné teleso vyrobené z nerezovej ocele AISI 304, aby sa zaistila maximálna životnosť čerpadla. Spojenie s 6", 8" alebo 10" motormi v závislosti od požadovanej hydraulickej časti:
6GF: 6"
TR6: 6" previnuteľný ponorný motor

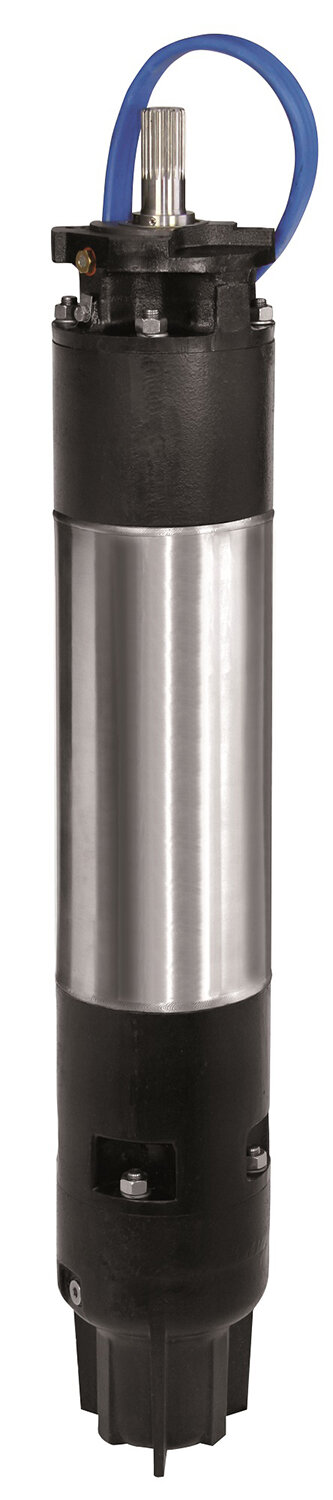

TR8: 8" previnuteľný ponorný motor
TR10: 10" previnuteľný ponorný motor
Pre použitie s frekvenčným meničom viď. špecifikácia motoru.
Pracovný rozsah: prietok až 290 m3/h s výtlakom až do 385 m
Max. množstvo piesku / bahna: 50 g/m3
Max. teplota okolia: + 30 °C (+ 50 °C k dispozícii na vyžiadanie)
Výstupný priemer pripojenia (vnútorný závit): 6"
NA VYŽIADANIE:
- Teleso čerpadla z nerezovej ocele AISI 316 pre agresívnu vodu
- Obežné kolesá z nerezovej ocele AISI 316
- Motory z nerezovej ocele AISI 316 pre agresívnu vodu
- Spúšťanie hviezda / trojuholník
- Špeciálne vyhotovenie motoru pre vysoké teploty
- Neštandardná káblová spojka
Prepojenie s motormi 6", 8" alebo 10" v závislosti od požadovaného hydraulického výkonu, a dostupného štandardného alebo nerezového vyhotovenia:
6GF: uzavretý 6" ponorný motor
TR6: previnuteľný 6" ponorný motor
TR8: previnuteľný 8" ponorný motor
TR10: previnuteľný 10" ponorný motor
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60177213 | DAB.SMC6 30 | SMC6 30/4E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 2 236,61 EUR |
| 60177214 | DAB.SMC6 30 | SMC6 30/5E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 2 528,10 EUR |
| 60177215 | DAB.SMC6 30 | SMC6 30/7G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 225,32 EUR |
| 60177216 | DAB.SMC6 30 | SMC6 30/8E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 579,04 EUR |
| 60177217 | DAB.SMC6 30 | SMC6 30/10F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 4 280,20 EUR |
| 60177218 | DAB.SMC6 30 | SMC6 30/11E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 4 633,93 EUR |
| 60177219 | DAB.SMC6 30 | SMC6 30/12E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 4 985,29 EUR |
| 60177220 | DAB.SMC6 30 | SMC6 30/14E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 5 689,60 EUR |
| 60177221 | DAB.SMC6 30 | SMC6 30/15E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 6 040,97 EUR |
| 60177222 | DAB.SMC6 30 | SMC6 30/17F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 6 741,33 EUR |
| 60177223 | DAB.SMC6 30 | SMC6 30/20F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 7 797,79 EUR |
| 60177224 | DAB.SMC6 30 | SMC6 30/22E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 8 499,74 EUR |
| 60177225 | DAB.SMC6 30 | SMC6 30/25F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 9 556,20 EUR |
| 60177226 | DAB.SMC6 30 | SMC6 30/28F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 10 611,87 EUR |
| 60177227 | DAB.SMC6 45 | SMC6 45/3H Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 1 985,29 EUR |
| 60177228 | DAB.SMC6 45 | SMC6 45/4H Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 2 364,23 EUR |
| 60177229 | DAB.SMC6 45 | SMC6 45/5G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 2 679,36 EUR |
| 60177230 | DAB.SMC6 45 | SMC6 45/6F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 058,30 EUR |
| 60177231 | DAB.SMC6 45 | SMC6 45/7E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 434,09 EUR |
| 60177232 | DAB.SMC6 45 | SMC6 45/8E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 814,60 EUR |
| 60177233 | DAB.SMC6 45 | SMC6 45/10F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 4 570,90 EUR |
| 60177234 | DAB.SMC6 45 | SMC6 45/11F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 4 949,05 EUR |
| 60177236 | DAB.SMC6 45 | SMC6 45/12F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 5 332,72 EUR |
| 60177237 | DAB.SMC6 45 | SMC6 45/13F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 5 704,57 EUR |
| 60177238 | DAB.SMC6 45 | SMC6 45/14E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 6 084,30 EUR |
| 60177239 | DAB.SMC6 45 | SMC6 45/17F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 7 224,26 EUR |
| 60177240 | DAB.SMC6 45 | SMC6 45/20F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 8 357,14 EUR |
| 60177241 | DAB.SMC6 45 | SMC6 45/22G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 9 115,81 EUR |
| 60177242 | DAB.SMC6 45 | SMC6 45/24F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 9 870,54 EUR |
| 60177243 | DAB.SMC6 60 | SMC6 60/2G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 1 813,55 EUR |
| 60177244 | DAB.SMC6 60 | SMC6 60/3G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 2 233,46 EUR |
| 60177245 | DAB.SMC6 60 | SMC6 60/4G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 2 595,06 EUR |
| 60177246 | DAB.SMC6 60 | SMC6 60/5G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 014,97 EUR |
| 60177247 | DAB.SMC6 60 | SMC6 60/6G Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 440,39 EUR |
| 60177248 | DAB.SMC6 60 | SMC6 60/7E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 3 867,38 EUR |
| 60177249 | DAB.SMC6 60 | SMC6 60/8E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 4 292,80 EUR |
| 60177250 | DAB.SMC6 60 | SMC6 60/9E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 4 718,22 EUR |
| 60177251 | DAB.SMC6 60 | SMC6 60/10E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 5 138,13 EUR |
| 60177252 | DAB.SMC6 60 | SMC6 60/11E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 5 563,55 EUR |
| 60177253 | DAB.SMC6 60 | SMC6 60/12E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 5 989,76 EUR |
| 60177254 | DAB.SMC6 60 | SMC6 60/14E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 6 835,87 EUR |
| 60177255 | DAB.SMC6 60 | SMC6 60/16E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 7 685,14 EUR |
| 60177256 | DAB.SMC6 60 | SMC6 60/18F Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 8 537,55 EUR |
| 60177257 | DAB.SMC6 60 | SMC6 60/20E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 9 383,67 EUR |
| 60177258 | DAB.SMC6 60 | SMC6 60/24E Ponorné 6" čerpadlo - hydraulická časť | 1 | ks | 11 080,62 EUR |
Kontaktné osoby
Obchodno - technický zástupca
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
- BA, MA, PK, SC, TT, HC, DS, GA, SE, SI, SA
- +421 918 669 888
- jarabek@ivarcs.cz
- ZA, BY, KM, CA, DK, NO, TS, MT, TR
- +421 917 386 002
- minar@ivarcs.cz
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
Inštruktážne videá
Žiadne inštruktážne videá nie sú k dispozícii.
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
