PONORNÉ 8” ČERPADLÁ
DAB.SMC8 110, DAB.SMC8 135, DAB.SMC8.1 60, DAB.SMC8.1 85

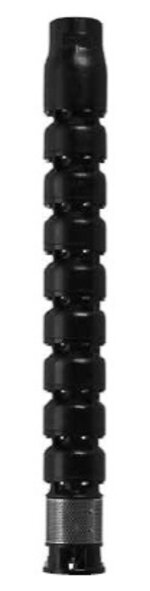

Viacstupňové ponorné čerpadlá pre studne 8" alebo väčšie. Tieto čerpadlá je možné použiť v širokej škále aplikácií, napríklad v hospodárskej a priemyselnej oblasti a pre požiarne alebo zavlažovacie systémy. Konštrukčné vlastnosti čerpadla: teleso čerpadla z liatiny a obežné kolesá z nerezovej ocele AISI 304.
Čerpadlo je vybavené spätným ventilom s nízkou stratovou záťažou. Spojenie so 6" alebo 8" motormi v závislosti na požadovanom výkone hydrauliky:

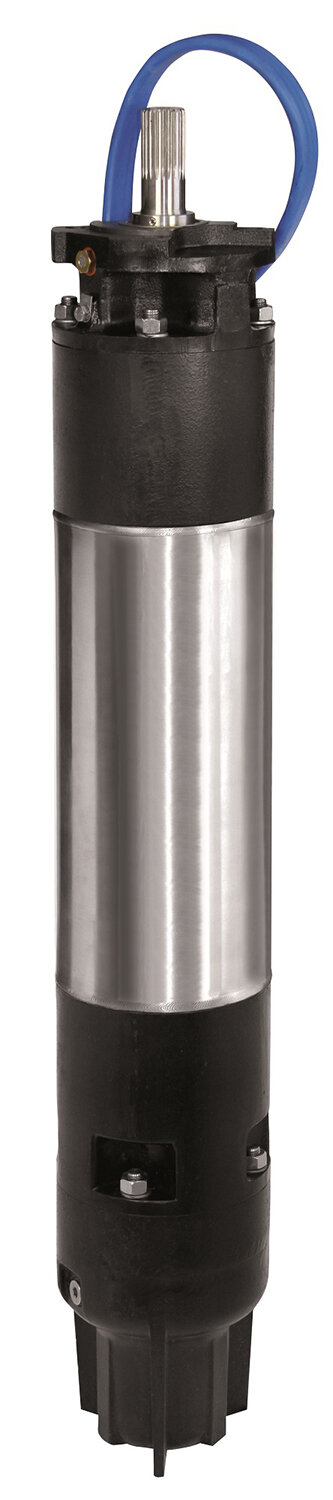

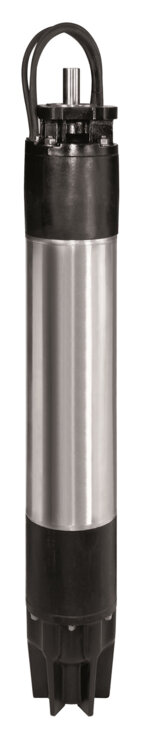

6GF/6GX: 6" ponorný motor TR6 a TR8.
Prevádzkový rozsah: až 192 m3/h s výtlakom do 488 m
Čerpaná kvapalina: čistá, bez pevných alebo abrazívnych látok, chemicky neutrálna, bez kryštalizácie, vlastnosťami blízka vode
Počet štartov: v závislosti od typu motoru
Maximálne povolené množstvo piesku: 40 g/m3
Okolitá teplota: 30 °C
Horizontálna alebo vertikálna inštalácia
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60211508 | DAB.SMC8.1 60 | SMC8.1 60/2T ponorné 8" čerpadlo - 7,5kW - hydraulická časť | 1 | ks | 4 124,18 EUR |
| 60211509 | DAB.SMC8.1 60 | SMC8.1 60/2M ponorné 8" čerpadlo - 9,3kW - hydraulická časť | 1 | ks | 4 124,18 EUR |
| 60211510 | DAB.SMC8.1 60 | SMC8.1 60/2D ponorné 8" čerpadlo - 11,0kW - hydraulická časť | 1 | ks | 4 124,18 EUR |
| 60211511 | DAB.SMC8.1 60 | SMC8.1 60/3G ponorné 8" čerpadlo - 15,0kW - hydraulická časť | 1 | ks | 5 128,02 EUR |
| 60211512 | DAB.SMC8.1 60 | SMC8.1 60/4I ponorné 8" čerpadlo - 18,5kW - hydraulická časť | 1 | ks | 6 120,33 EUR |
| 60211513 | DAB.SMC8.1 60 | SMC8.1 60/4D ponorné 8" čerpadlo - 22,0kW - hydraulická časť | 1 | ks | 6 120,33 EUR |
| 60211514 | DAB.SMC8.1 60 | SMC8.1 60/5G ponorné 8" čerpadlo - 26,0kW - hydraulická časť | 1 | ks | 7 125,00 EUR |
| 60211515 | DAB.SMC8.1 60 | SMC8.1 60/6G ponorné 8" čerpadlo - 30,0kW - hydraulická časť | 1 | ks | 8 123,08 EUR |
| 60211516 | DAB.SMC8.1 60 | SMC8.1 60/7E ponorné 8" čerpadlo - 37,0kW - hydraulická časť | 1 | ks | 9 121,15 EUR |
| 60211517 | DAB.SMC8.1 60 | SMC8.1 60/8E ponorné 8" čerpadlo - 45,0kW - hydraulická časť | 1 | ks | 10 125,82 EUR |
| 60211518 | DAB.SMC8.1 60 | SMC8.1 60/10E ponorné 8" čerpadlo - 55,0kW - hydraulická časť | 1 | ks | 12 121,98 EUR |
| 60211519 | DAB.SMC8.1 60 | SMC8.1 60/10D ponorné 8" čerpadlo - 63,0kW - hydraulická časť | 1 | ks | 12 121,98 EUR |
| 60211520 | DAB.SMC8.1 60 | SMC8.1 60/12Cponorné 8" čerpadlo - 75,0kW - hydraulická časť | 1 | ks | 14 124,73 EUR |
| 60211521 | DAB.SMC8.1 60 | SMC8.1 60/13Dponorné 8" čerpadlo - 75,0kW - hydraulická časť | 1 | ks | 15 122,80 EUR |
| 60211522 | DAB.SMC8.1 60 | SMC8.1 60/14D ponorné 8" čerpadlo - 92,0kW - hydraulická časť | 1 | ks | 16 127,47 EUR |
| 60211523 | DAB.SMC8.1 60 | SMC8.1 60/15D ponorné 8" čerpadlo - 92,0kW - hydraulická časť | 1 | ks | 17 125,55 EUR |
| 60211524 | DAB.SMC8.1 60 | SMC8.1 60/16D ponorné 8" čerpadlo - 92,0kW - hydraulická časť | 1 | ks | 18 124,45 EUR |
| 60211525 | DAB.SMC8.1 85 | SMC8.1 85/2H ponorné 8" čerpadlo - 7,5kW - hydraulická časť | 1 | ks | 4 111,81 EUR |
| 60211526 | DAB.SMC8.1 85 | SMC8.1 85/2C ponorné 8" čerpadlo - 9,3kW - hydraulická časť | 1 | ks | 5 110,71 EUR |
| 60211527 | DAB.SMC8.1 85 | SMC8.1 85/3H ponorné 8" čerpadlo - 11,0kW - hydraulická časť | 1 | ks | 5 110,71 EUR |
| 60211528 | DAB.SMC8.1 85 | SMC8.1 85/4H ponorné 8" čerpadlo - 15,0kW - hydraulická časť | 1 | ks | 6 108,79 EUR |
| 60211529 | DAB.SMC8.1 85 | SMC8.1 85/5I ponorné 8" čerpadlo - 18,5kW - hydraulická časť | 1 | ks | 7 112,64 EUR |
| 60211530 | DAB.SMC8.1 85 | SMC8.1 85/5D ponorné 8" čerpadlo - 22,0kW - hydraulická časť | 1 | ks | 7 112,64 EUR |
| 60211531 | DAB.SMC8.1 85 | SMC8.1 85/6D ponorné 8" čerpadlo - 26,0kW - hydraulická časť | 1 | ks | 9 109,62 EUR |
| 60211532 | DAB.SMC8.1 85 | SMC8.1 85/7D ponorné 8" čerpadlo - 30,kW - hydraulická časť | 1 | ks | 9 109,62 EUR |
| 60211533 | DAB.SMC8.1 85 | SMC8.1 85/8B ponorné 8" čerpadlo - 37,0kW - hydraulická časť | 1 | ks | 10 113,46 EUR |
| 60211534 | DAB.SMC8.1 85 | SMC8.1 85/9A ponorné 8" čerpadlo - 45,0kW - hydraulická časť | 1 | ks | 11 112,36 EUR |
| 60211535 | DAB.SMC8.1 85 | SMC8.1 85/11A ponorné 8" čerpadlo - 55,0kW - hydraulická časť | 1 | ks | 13 108,52 EUR |
| 60211536 | DAB.SMC8.1 85 | SMC8.1 85/12A ponorné 8" čerpadlo - 63,0kW - hydraulická časť | 1 | ks | 14 107,42 EUR |
| 60211537 | DAB.SMC8.1 85 | SMC8.1 85/14A ponorné 8" čerpadlo - 75,0kW - hydraulická časť | 1 | ks | 16 109,34 EUR |
| 60211538 | DAB.SMC8.1 85 | SMC8.1 85/15A ponorné 8" čerpadlo - 75,0kW - hydraulická časť | 1 | ks | 17 108,24 EUR |
| 60211539 | DAB.SMC8.1 85 | SMC8.1 85/16A ponorné 8" čerpadlo - 92,0kW - hydraulická časť | 1 | ks | 18 112,09 EUR |
| 60211540 | DAB.SMC8.1 85 | SMC8.1 85/17A ponorné 8" čerpadlo - 92,0kW - hydraulická časť | 1 | ks | 19 110,16 EUR |
| 60211541 | DAB.SMC8.1 85 | SMC8.1 85/18A ponorné 8" čerpadlo - 92,0kW - hydraulická časť | 1 | ks | 20 109,07 EUR |
| 60177324 | DAB.SMC8 110 | SMC8 110/2H Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 267,86 EUR |
| 60177325 | DAB.SMC8 110 | SMC8 110/3G Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 956,41 EUR |
| 60177326 | DAB.SMC8 110 | SMC8 110/3B Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 956,41 EUR |
| 60177327 | DAB.SMC8 110 | SMC8 110/4F Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 4 651,26 EUR |
| 60177443 | DAB.SMC8 110 | SMC8 110/5I Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 5 345,33 EUR |
| 60177444 | DAB.SMC8 110 | SMC8 110/5F Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 5 345,33 EUR |
| 60177445 | DAB.SMC8 110 | SMC8 110/6H Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 6 036,24 EUR |
| 60177446 | DAB.SMC8 110 | SMC8 110/6F Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 6 036,24 EUR |
| 60177447 | DAB.SMC8 110 | SMC8 110/6B Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 6 036,24 EUR |
| 60177448 | DAB.SMC8 110 | SMC8 110/7C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 6 730,30 EUR |
| 60177449 | DAB.SMC8 110 | SMC8 110/9L Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 8 114,50 EUR |
| 60177450 | DAB.SMC8 110 | SMC8 110/9G Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 8 114,50 EUR |
| 60177451 | DAB.SMC8 110 | SMC8 110/9B Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 8 114,50 EUR |
| 60177452 | DAB.SMC8 110 | SMC8 110/10B Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 8 809,35 EUR |
| 60177453 | DAB.SMC8 110 | SMC8 110/11B Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 9 498,69 EUR |
| 60177454 | DAB.SMC8 110 | SMC8 110/13E Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 10 888,39 EUR |
| 60177455 | DAB.SMC8 110 | SMC8 110/14C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 12 035,45 EUR |
| 60177456 | DAB.SMC8 110 | SMC8 110/15C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 12 725,58 EUR |
| 60177457 | DAB.SMC8 135 | SMC8 135/2M Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 256,83 EUR |
| 60177458 | DAB.SMC8 135 | SMC8 135/2F Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 256,83 EUR |
| 60177459 | DAB.SMC8 135 | SMC8 135/2C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 256,83 EUR |
| 60177460 | DAB.SMC8 135 | SMC8 135/3N Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 965,86 EUR |
| 60177461 | DAB.SMC8 135 | SMC8 135/3L Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 965,86 EUR |
| 60177462 | DAB.SMC8 135 | SMC8 135/3B Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 3 965,86 EUR |
| 60177463 | DAB.SMC8 135 | SMC8 135/4E Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 4 674,11 EUR |
| 60177464 | DAB.SMC8 135 | SMC8 135/4C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 4 674,11 EUR |
| 60177465 | DAB.SMC8 135 | SMC8 135/5F Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 5 378,41 EUR |
| 60177466 | DAB.SMC8 135 | SMC8 135/5E Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 5 378,41 EUR |
| 60177467 | DAB.SMC8 135 | SMC8 135/6F Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 6 085,08 EUR |
| 60177468 | DAB.SMC8 135 | SMC8 135/7G Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 6 792,54 EUR |
| 60177469 | DAB.SMC8 135 | SMC8 135/7E Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 6 792,54 EUR |
| 60177470 | DAB.SMC8 135 | SMC8 135/8G Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 7 498,42 EUR |
| 60177471 | DAB.SMC8 135 | SMC8 135/9G Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 8 205,09 EUR |
| 60177472 | DAB.SMC8 135 | SMC8 135/9C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 8 205,09 EUR |
| 60177473 | DAB.SMC8 135 | SMC8 135/11C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 9 615,28 EUR |
| 60177474 | DAB.SMC8 135 | SMC8 135/13C Ponorné 8" čerpadlo - hydraulická časť | 1 | ks | 11 488,71 EUR |
