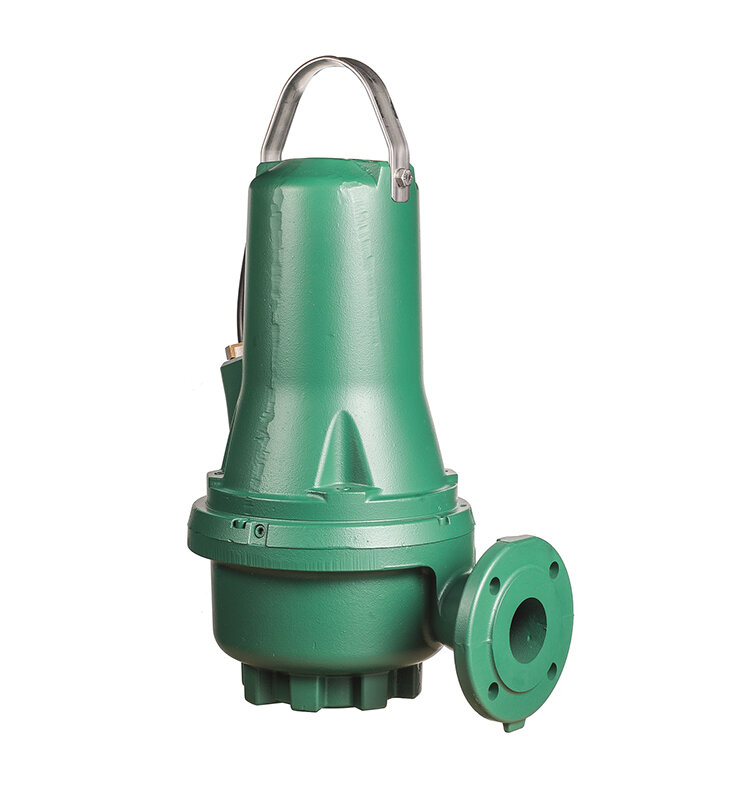

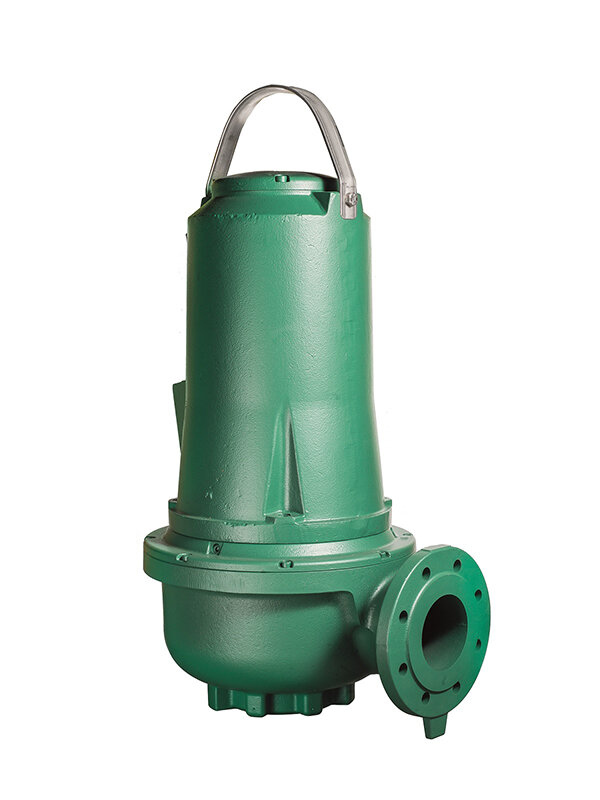

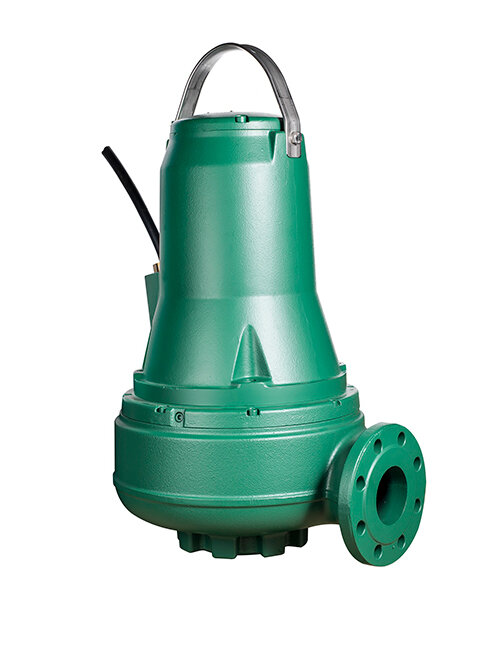

PONORNÉ KALOVÉ ČERPADLÁ
DAB.FKC
Kalové čerpadlá pre čerpanie odpadových vôd z budov a areálov v súkromnom, komerčnom alebo priemyselnom sektore (v súlade s Európskou normou EN 12050-1). Kanálové obežné koleso.
Samostatne odnímateľná dvojitá mechanická upchávka, SiC-SiC na strane čerpadla, SiC-C na strane motoru. Všetky tesnenia sú nezávislé na smere otáčania. DN 65, DN 80, DN 100 radiálny otvor príruby, v súlade s EN 10292-1.
Viskozita kvapaliny: 1 mm2/s.
Energetická účinnosť IE3 trojfázového motoru. Kontrola upchávky pomocou snímača vlhkosti v olejovej komore (podľa ponuky). Bimetalový snímač vo vinutí statoru, s maximálnou teplotou (150 °C). Hriadeľ z nerezovej ocele. Typ obežného kolesa: Kanálové
Prevádzkový rozsah: od 4,3 do 280 m3/h s výtlakom až do 41 m
Priechodnosť: 50 mm, 80 mm alebo 100 mm v závislosti od modelu
Menovitý výkon: 1,1 ÷ 11 kW
Výstup: DN 65 / 80 / 100 / 150
Čerpaná kvapalina: odpadové vody z budov v súkromných, komerčných, priemyselných oblastí
pH kvapaliny: 6,5 ÷ 12
Rozsah teploty kvapaliny: od 0 °C do + 40 °C
Pre vyššie teploty kontaktujte prosím našu technickú kanceláriu.
Napájací kábel: typ 10m H07RN8-F
Maximálna inštalačná hĺbka: 7 m
Inštalácia: pevná so spojovacím zariadením, prenosná v zvislej polohe s podstavcom
Stupeň krytia: IP 68
Trieda izolácie: F
Max spustení za hodinu: 20
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60176795 | DAB.FKC | FKC 65 22.2 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 2 532,83 EUR |
| 60176857 | DAB.FKC | FKC 65 30.2 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 2 848,74 EUR |
| 60180431 | DAB.FKC | FKC 65 22.2 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 2 627,36 EUR |
| 60180439 | DAB.FKC | FKC 65 30.2 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 2 944,07 EUR |
| 60180454 | DAB.FKC | FKC 65 22.2 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 2 660,45 EUR |
| 60180462 | DAB.FKC | FKC 65 30.2 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 2 990,55 EUR |
| 60176796 | DAB.FKC | FKC 80 15.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 2 691,18 EUR |
| 60176858 | DAB.FKC | FKC 80 22.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 3 007,09 EUR |
| 60176871 | DAB.FKC | FKC 80 30.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 3 481,36 EUR |
| 60176872 | DAB.FKC | FKC 80 40.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 3 640,49 EUR |
| 60176854 | DAB.FKC | FKC 80 55.4 T5 400Y/D Ponorné kalové čerpadlo; štandard | 1 | ks | 5 380,78 EUR |
| 60176855 | DAB.FKC | FKC 80 75.4 T5 400Y/D Ponorné kalové čerpadlo; štandard | 1 | ks | 5 699,05 EUR |
| 60180432 | DAB.FKC | FKC 80 15.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 2 785,71 EUR |
| 60180440 | DAB.FKC | FKC 80 22.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 3 103,20 EUR |
| 60180443 | DAB.FKC | FKC 80 30.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 3 577,47 EUR |
| 60180444 | DAB.FKC | FKC 80 40.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 3 735,03 EUR |
| 60180437 | DAB.FKC | FKC 80 55.4 T5 400Y/D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 5 475,32 EUR |
| 60180438 | DAB.FKC | FKC 80 75.4 T5 400Y/D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 5 792,80 EUR |
| 60180455 | DAB.FKC | FKC 80 15.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 2 825,11 EUR |
| 60180463 | DAB.FKC | FKC 80 22.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 3 158,35 EUR |
| 60180466 | DAB.FKC | FKC 80 30.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 3 656,25 EUR |
| 60180467 | DAB.FKC | FKC 80 40.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 3 821,69 EUR |
| 60180460 | DAB.FKC | FKC 80 55.4 T5 400Y/D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 5 650,21 EUR |
| 60180461 | DAB.FKC | FKC 80 75.4 T5 400Y/D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 5 983,46 EUR |
| 60176859 | DAB.FKC | FKC 100 15.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 2 817,23 EUR |
| 60176860 | DAB.FKC | FKC 100 22.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 3 166,23 EUR |
| 60176873 | DAB.FKC | FKC 100 30.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 4 115,55 EUR |
| 60176874 | DAB.FKC | FKC 100 40.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 4 273,11 EUR |
| 60176850 | DAB.FKC | FKC 100 55.4 T5 400Y/D Ponorné kalové čerpadlo; štandard | 1 | ks | 5 855,83 EUR |
| 60176851 | DAB.FKC | FKC 100 75.4 T5 400Y/D Ponorné kalové čerpadlo; štandard | 1 | ks | 6 014,97 EUR |
| 60180441 | DAB.FKC | FKC 100 15.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 2 911,76 EUR |
| 60180442 | DAB.FKC | FKC 100 22.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 3 260,77 EUR |
| 60180445 | DAB.FKC | FKC 100 30.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 4 210,87 EUR |
| 60180446 | DAB.FKC | FKC 100 40.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 4 369,22 EUR |
| 60180434 | DAB.FKC | FKC 100 55.4 T5 400Y/D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 5 952,73 EUR |
| 60180435 | DAB.FKC | FKC 100 75.4 T5 400Y/D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 6 110,29 EUR |
| 60180464 | DAB.FKC | FKC 100 15.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 2 959,03 EUR |
| 60180465 | DAB.FKC | FKC 100 22.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 3 323,79 EUR |
| 60180468 | DAB.FKC | FKC 100 30.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 4 322,74 EUR |
| 60180469 | DAB.FKC | FKC 100 40.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 4 487,39 EUR |
| 60180457 | DAB.FKC | FKC 100 55.4 T5 400Y/D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 6 149,68 EUR |
| 60180458 | DAB.FKC | FKC 100 75.4 T5 400Y/D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 6 313,55 EUR |
| 60177074 | DAB.FKC | FKC 150 30.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 4 748,16 EUR |
| 60176875 | DAB.FKC | FKC 150 40.4 T5 400DOL Ponorné kalové čerpadlo; štandard | 1 | ks | 5 380,78 EUR |
| 60176852 | DAB.FKC | FKC 150 55.4 T5 400Y/D Ponorné kalové čerpadlo; štandard | 1 | ks | 6 018,12 EUR |
| 60176853 | DAB.FKC | FKC 150 75.4 T5 400Y/D Ponorné kalové čerpadlo; štandard | 1 | ks | 6 964,29 EUR |
| 60180448 | DAB.FKC | FKC 150 30.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 4 843,49 EUR |
| 60180447 | DAB.FKC | FKC 150 40.4 T5 400D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 5 475,32 EUR |
| 60180436 | DAB.FKC | FKC 150 55.4 T5 400Y/D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 6 112,66 EUR |
| 60180433 | DAB.FKC | FKC 150 75.4 T5 400Y/D S Ponorné kalové čerpadlo; olejové čidlo | 1 | ks | 7 059,61 EUR |
| 60180471 | DAB.FKC | FKC 150 30.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 4 986,87 EUR |
| 60180470 | DAB.FKC | FKC 150 40.4 T5 400D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 5 650,21 EUR |
| 60180459 | DAB.FKC | FKC 150 55.4 T5 400Y/D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 6 319,07 EUR |
| 60180456 | DAB.FKC | FKC 150 75.4 T5 400Y/D EX Ponorné kalové čerpadlo; ATEX | 1 | ks | 7 312,50 EUR |
