SUHOBEŽNÉ ČERPADLÁ PRE VYKUROVACIE, KLIMATIZAČNÉ, SOLÁRNE A TEPLOVODNÉ SYSTÉMY

SUHOBEŽNÉ ČERPADLÁ PRE VYKUROVACIE, KLIMATIZAČNÉ, SOLÁRNE A TEPLOVODNÉ SYSTÉMY

DAB.CM2, DAB.CM2-G, DAB.DCM2, DAB.DCM2-G

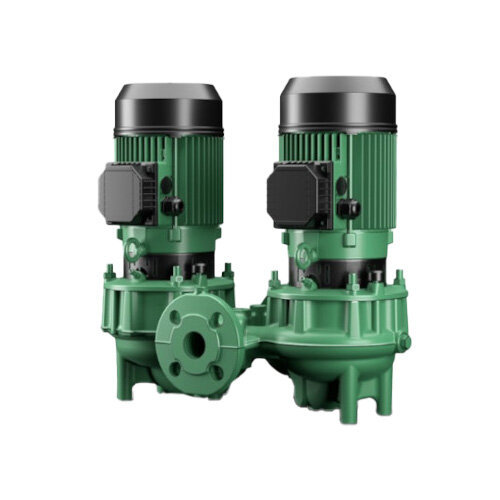

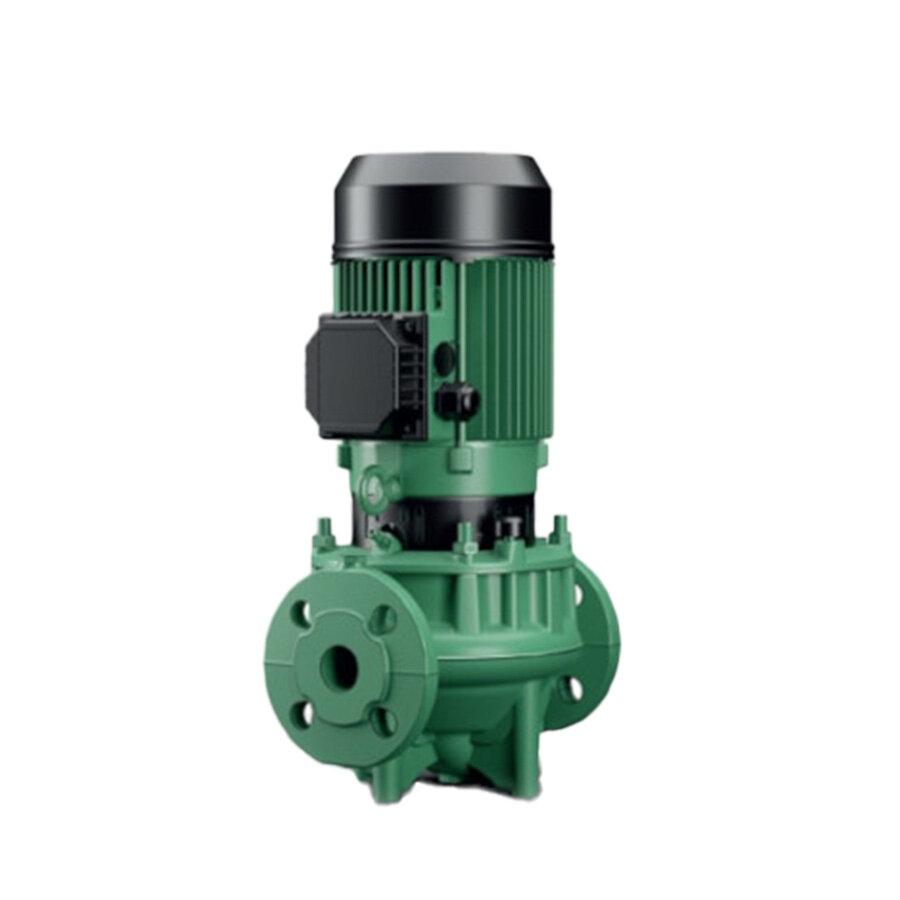

Inline čerpadlá určené pre vykurovacie, solárne systémy a cirkuláciu teplej vody v komerčných budovách. Teleso čerpadla a medzikus z liatiny. Obežné koleso z liatiny alebo technopolyméru podľa typu. CM2-G sú vybavené spojkou motora. CM2, CM2-G označujú jednotlivé čerpadlá, DCM2, DCM2-G zdvojené čerpadlá. Prírubové výtlačné a sacie otvory. Všetky typy majú vzduchom chladený štvorpólový asynchrónny motor.

Prevádzkový rozsah: až do 105 m3/h s výtlakom do 110 m
Čerpaná kvapalina: čistá, bez pevných a abrazívnych látok, neagresívna, neviskózna, nekryštalizujúca, chemicky neutrálna, vlastnosťami blízka vode
Max. obsah glykolu: 50%
Rozsah teploty kvapaliny: od -15 °C do +140 °C
Maximálna okolitá teplota: +50 °C
Maximálny prevádzkový tlak: 16 bar (1600 kPa)
Príruba: PN10 - PN16
Účinnosť motora: IE2 do 0,55 kW, IE3 0,75 kW
Stupeň krytia: IP55
Trieda izolácie: F
Napätie: 3 x 230 V/50 Hz, 3 x 400 V/50 Hz
Typ inštalácie: v horizontálnej alebo vertikálnej polohe. Vo zvislej polohe iba pre motor od 7,5 kW.

Technický list

Návod

Ostatné

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
60209861 DAB.CM2 CM2 32-450 T suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 540,13 EUR
60209862 DAB.CM2 CM2 32-600 T suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 593,26 EUR
60209863 DAB.CM2 CM2 32-800 T suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 667,09 EUR
60209864 DAB.CM2 CM2 32-1200 T suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 740,92 EUR
60213569 DAB.CM2 CM2 40-450 T suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 567,34 EUR
60213570 DAB.CM2 CM2 40- 650 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 634,06 EUR
60213571 DAB.CM2 CM2 40-850 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 700,76 EUR
60213572 DAB.CM2 CM2 40-1000 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 834,18 EUR
60215243 DAB.CM2 CM2 40-1200 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 094,53 EUR
60215244 DAB.CM2 CM2 40-1450 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 223,41 EUR
60215245 DAB.CM2 CM2 40-1650 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 334,18 EUR
60215246 DAB.CM2 CM2 40-2050 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 400,88 EUR
60215263 DAB.CM2 CM2 50- 400 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 634,06 EUR
60215264 DAB.CM2 CM2 50- 530 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 733,79 EUR
60215265 DAB.CM2 CM2 50- 670 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 819,27 EUR
60215269 DAB.CM2 CM2 50- 850 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 900,90 EUR
60215270 DAB.CM2 CM2 50-1000 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 000,62 EUR
60215271 DAB.CM2 CM2 50-1300 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 288,82 EUR
60215272 DAB.CM2 CM2 50-1700 T 230/400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 303,73 EUR
60215277 DAB.CM2-G CM2-G 50-2200 T 400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 434,55 EUR
60215278 DAB.CM2-G CM2-G 50-2700 T 400/50 suchobežné čerpadlo - jednotlivé prírubové 22-P 1 ks 1 481,19 EUR
60209876 DAB.DCM2 DCM2 32-450 T suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 079,65 EUR
60209877 DAB.DCM2 DCM2 32-600 T suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 077,69 EUR
60209878 DAB.DCM2 DCM2 32-800 T suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 630,15 EUR
60209879 DAB.DCM2 DCM2 32-1200 T suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 763,57 EUR
60213573 DAB.DCM2 DCM2 40- 450 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 304,37 EUR
60213574 DAB.DCM2 DCM2 40- 650 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 457,87 EUR
60213575 DAB.DCM2 DCM2 40-850 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 610,72 EUR
60213576 DAB.DCM2 DCM2 40-1000 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 917,71 EUR
60215247 DAB.DCM2 DCM2 40-1200 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 2 517,44 EUR
60215248 DAB.DCM2 DCM2 40-1450 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 2 814,05 EUR
60215249 DAB.DCM2 DCM2 40-1650 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 3 068,59 EUR
60215250 DAB.DCM2 DCM2 40-2050 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 3 222,08 EUR
60215266 DAB.DCM2 DCM2 50- 400 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 457,87 EUR
60215267 DAB.DCM2 DCM2 50- 530 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 687,79 EUR
60215268 DAB.DCM2 DCM2 50- 670 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 1 884,02 EUR
60215273 DAB.DCM2 DCM2 50- 850 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 2 071,21 EUR
60215274 DAB.DCM2 DCM2 50-1000 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 2 301,77 EUR
60215275 DAB.DCM2 DCM2 50-1300 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 2 964,31 EUR
60215276 DAB.DCM2 DCM2 50-1700 T 230/400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 2 998,00 EUR
60215279 DAB.DCM2-G DCM2-G 50-2200 T 400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 3 298,51 EUR
60215280 DAB.DCM2-G DCM2-G 50-2700 T 400/50 suchobežné čerpadlo - zdvojené prírubové 22-P 1 ks 3 406,01 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca
Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Mgr. Adrian Keszegh
Mgr. Adrian Keszegh
Obchodno-technický zástupca

Inštruktážne videá

Žiadne inštruktážne videá nie sú k dispozícii.

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?

    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.

  • Čo spôsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.

  • Čo je to ochrana proti chodu na sucho?

    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.

  • Aký objem tlakovej nádoby zvoliť pri jej výbere?

    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.

  • Prečo čerpadlo často spína?

    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.

  • Prečo čerpadlo nenasaje?

    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
