VERTIKÁLNE VIACSTUPŇOVÉ ODSTREDIVÉ ČERPADLÁ

VERTIKÁLNE VIACSTUPŇOVÉ ODSTREDIVÉ ČERPADLÁ

DAB.NKV

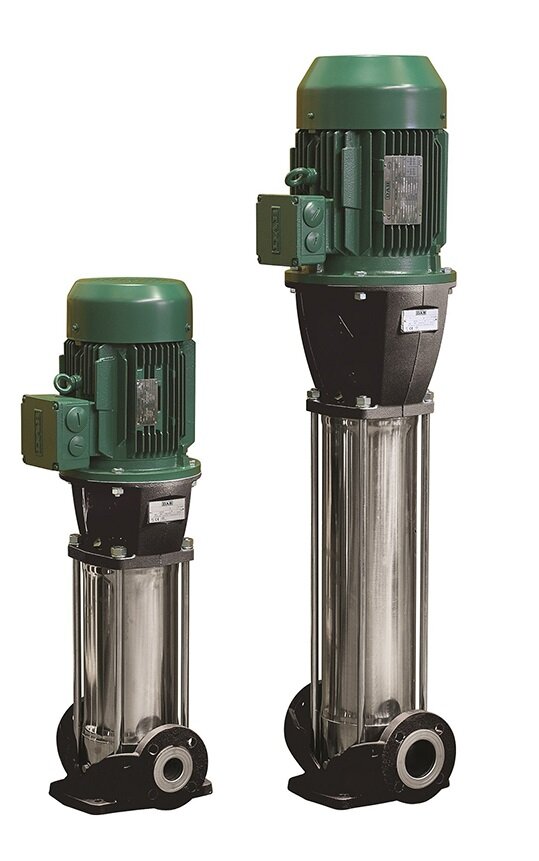

Pre čerpadlá NKV 10 - 15 - 20

  • Asynchrónny uzatvorený dvojpólový motor chladený vonkajšou ventiláciou
  • Rotor je uložený v robustných valivých ložiskách s trvalou tukovou náplňou, ktorá zaručuje tichý chod a dlhú životnosť.
  • Motor je potrebné istiť proti skratu a preťaženiu vhodnými prístrojmi v elektroinštalácii užívateľa podľa platných noriem.
  • Stupeň krytia: IP55
  • Trieda izolácie: F
  • Rozsah teploty kvapaliny: od -15 °C do + 120 °C
  • Čerpaná kvapalina: čistá, bez pevných a abrazívnych látok, neagresívna, neviskózna, nekryštalizujúca, chemicky neutrálna, vlastnosťami blízka vode
  • Prevádzkový rozsah 4 až 29 m3/h s výtlakom až do 249 m

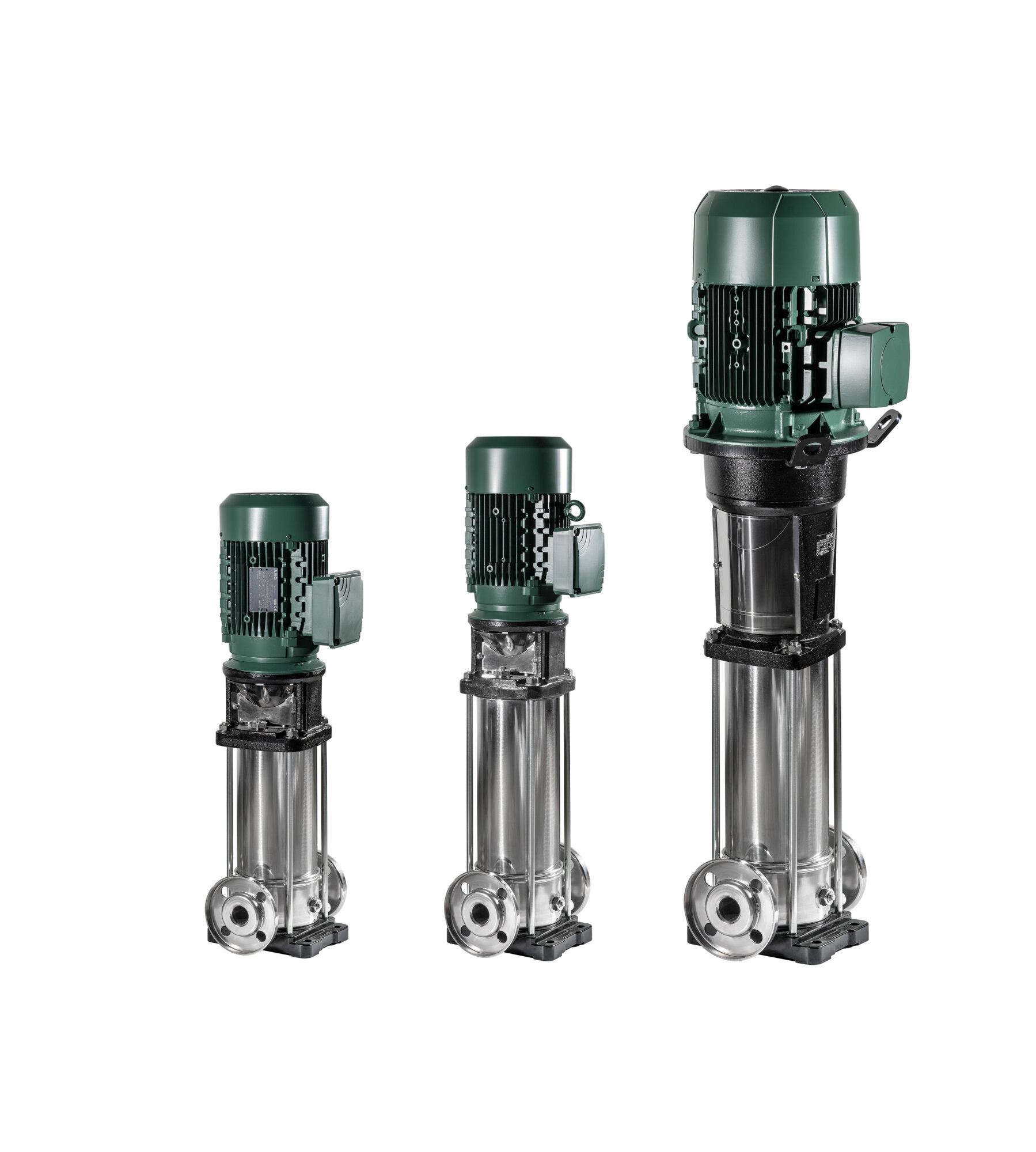

Pre čerpadlá NKV 32 - 45 - 65 - 95

Konštrukčné vyhotovenie čerpadla.

  • Všetky diely čerpadla, ktoré sú v kontakte s čerpanou kvapalinou sú z nekorodujúcich materiálov.
  • Vnútorné teleso čerpadla je z presne liatej nerezovej ocele AISI 304, difúzory sú z technopolyméru ULTEM.
  • Hriadeľ čerpadla je z nerezovej ocele AISI 431, obežné kolesá a opláštenie čerpadla sú z nerezovej ocele AISI 304.
  • Vonkajšie základové teleso je opatrené elektroforéznou povrchovou úpravou a spolu s medzikusom motoru sú liatinové.
  • Štandardizovaná mechanická upchávka karbid kremíku/uhlík/EPDM
  • Spojenie s hriadeľom motora je pevnou dvojdielnou príložnou spojkou.
  • Prevádzkový rozsah od 17 do 118 m3/h s výtlakom až do 320 m
Obj. kód Typ Názov Balenie Cena bez DPH
60190296 DAB.NKV NKV 1/10 S T Viacstupňové odstredivé čerpadlo 1 ks 889,00 EUR
60190297 DAB.NKV NKV 1/11 S T Viacstupňové odstredivé čerpadlo 1 ks 931,00 EUR
60190298 DAB.NKV NKV 1/12 S T Viacstupňové odstredivé čerpadlo 1 ks 1 019,00 EUR
60190299 DAB.NKV NKV 1/13 S T Viacstupňové odstredivé čerpadlo 1 ks 1 064,00 EUR
60188895 DAB.NKV NKV 1/14 S T Viacstupňové odstredivé čerpadlo 1 ks 1 093,00 EUR
60190300 DAB.NKV NKV 1/15 S T Viacstupňové odstredivé čerpadlo 1 ks 1 107,00 EUR
60190301 DAB.NKV NKV 1/17 S T Viacstupňové odstredivé čerpadlo 1 ks 1 206,00 EUR
60190302 DAB.NKV NKV 1/19 S T Viacstupňové odstredivé čerpadlo 1 ks 1 271,00 EUR
60190199 DAB.NKV NKV 1/22 S T Viacstupňové odstredivé čerpadlo 1 ks 1 368,00 EUR
60190303 DAB.NKV NKV 1/23 S T Viacstupňové odstredivé čerpadlo 1 ks 1 564,00 EUR
60190304 DAB.NKV NKV 1/25 S T Viacstupňové odstredivé čerpadlo 1 ks 1 666,00 EUR
60190305 DAB.NKV NKV 1/27 S T Viacstupňové odstredivé čerpadlo 1 ks 1 774,00 EUR
60187823 DAB.NKV NKV 1/3 S T Viacstupňové odstredivé čerpadlo 1 ks 684,00 EUR
60190306 DAB.NKV NKV 1/30 S T Viacstupňové odstredivé čerpadlo 1 ks 1 885,00 EUR
60190307 DAB.NKV NKV 1/32 S T Viacstupňové odstredivé čerpadlo 1 ks 2 018,00 EUR
60190308 DAB.NKV NKV 1/34 S T Viacstupňové odstredivé čerpadlo 1 ks 2 126,00 EUR
60190309 DAB.NKV NKV 1/37 S T Viacstupňové odstredivé čerpadlo 1 ks 2 247,00 EUR
60190293 DAB.NKV NKV 1/4 S T Viacstupňové odstredivé čerpadlo 1 ks 712,00 EUR
60187914 DAB.NKV NKV 1/5 S T Viacstupňové odstredivé čerpadlo 1 ks 746,00 EUR
60188596 DAB.NKV NKV 1/6 S T Viacstupňové odstredivé čerpadlo 1 ks 743,00 EUR
60189235 DAB.NKV NKV 1/7 S T Viacstupňové odstredivé čerpadlo 1 ks 777,00 EUR
60190164 DAB.NKV NKV 1/8 S T Viacstupňové odstredivé čerpadlo 1 ks 823,00 EUR
60190295 DAB.NKV NKV 1/9 S T Viacstupňové odstredivé čerpadlo 1 ks 855,00 EUR
60190362 DAB.NKV NKV 10/10 S T Viacstupňové odstredivé čerpadlo 1 ks 1 975,00 EUR
60190363 DAB.NKV NKV 10/11 S T Viacstupňové odstredivé čerpadlo 1 ks 2 090,00 EUR
60187915 DAB.NKV NKV 10/12 S T Viacstupňové odstredivé čerpadlo 1 ks 2 229,00 EUR
60190364 DAB.NKV NKV 10/13 S T Viacstupňové odstredivé čerpadlo 1 ks 2 412,00 EUR
60185079 DAB.NKV NKV 10/15 S T Viacstupňové odstredivé čerpadlo 1 ks 2 599,00 EUR
60190365 DAB.NKV NKV 10/17 S T Viacstupňové odstredivé čerpadlo 1 ks 2 723,00 EUR
60185990 DAB.NKV NKV 10/19 S T Viacstupňové odstredivé čerpadlo 1 ks 3 287,00 EUR
60187831 DAB.NKV NKV 10/2 S T Viacstupňové odstredivé čerpadlo 1 ks 935,00 EUR
60190366 DAB.NKV NKV 10/21 S T Viacstupňové odstredivé čerpadlo 1 ks 3 546,00 EUR
60190367 DAB.NKV NKV 10/23 S T Viacstupňové odstredivé čerpadlo 1 ks 3 715,00 EUR
60185989 DAB.NKV NKV 10/24 S T Viacstupňové odstredivé čerpadlo 1 ks 4 234,00 EUR
60190358 DAB.NKV NKV 10/3 S T Viacstupňové odstredivé čerpadlo 1 ks 1 013,00 EUR
60190360 DAB.NKV NKV 10/4 S T Viacstupňové odstredivé čerpadlo 1 ks 1 140,00 EUR
60187635 DAB.NKV NKV 10/5 S T Viacstupňové odstredivé čerpadlo 1 ks 1 267,00 EUR
60187634 DAB.NKV NKV 10/6 S T Viacstupňové odstredivé čerpadlo 1 ks 1 303,00 EUR
60187628 DAB.NKV NKV 10/7 S T Viacstupňové odstredivé čerpadlo 1 ks 1 444,00 EUR
60190361 DAB.NKV NKV 10/8 S T Viacstupňové odstredivé čerpadlo 1 ks 1 607,00 EUR
60187630 DAB.NKV NKV 10/9 S T Viacstupňové odstredivé čerpadlo 1 ks 1 598,00 EUR
60190368 DAB.NKV NKV 15/1 S T Viacstupňové odstredivé čerpadlo 1 ks 1 049,00 EUR
60190370 DAB.NKV NKV 15/10 S T Viacstupňové odstredivé čerpadlo 1 ks 3 398,00 EUR
60190371 DAB.NKV NKV 15/11 S T Viacstupňové odstredivé čerpadlo 1 ks 3 600,00 EUR
60190372 DAB.NKV NKV 15/12 S T Viacstupňové odstredivé čerpadlo 1 ks 3 709,00 EUR
60190373 DAB.NKV NKV 15/13 S T Viacstupňové odstredivé čerpadlo 1 ks 3 902,00 EUR
60190374 DAB.NKV NKV 15/14 S T Viacstupňové odstredivé čerpadlo 1 ks 4 222,00 EUR
60190375 DAB.NKV NKV 15/15 S T Viacstupňové odstredivé čerpadlo 1 ks 4 463,00 EUR
60190376 DAB.NKV NKV 15/16 S T Viacstupňové odstredivé čerpadlo 1 ks 4 737,00 EUR
60190377 DAB.NKV NKV 15/17 S T Viacstupňové odstredivé čerpadlo 1 ks 4 737,00 EUR
60188235 DAB.NKV NKV 15/2 S T Viacstupňové odstredivé čerpadlo 1 ks 1 324,00 EUR
60186454 DAB.NKV NKV 15/3 S T Viacstupňové odstredivé čerpadlo 1 ks 1 529,00 EUR
60187689 DAB.NKV NKV 15/4 S T Viacstupňové odstredivé čerpadlo 1 ks 1 682,00 EUR
60187690 DAB.NKV NKV 15/5 S T Viacstupňové odstredivé čerpadlo 1 ks 1 864,00 EUR
60189196 DAB.NKV NKV 15/6 S T Viacstupňové odstredivé čerpadlo 1 ks 2 132,00 EUR
60185080 DAB.NKV NKV 15/7 S T Viacstupňové odstredivé čerpadlo 1 ks 2 328,00 EUR
60187692 DAB.NKV NKV 15/8 S T Viacstupňové odstredivé čerpadlo 1 ks 2 663,00 EUR
60190369 DAB.NKV NKV 15/9 S T Viacstupňové odstredivé čerpadlo 1 ks 2 910,00 EUR
60190378 DAB.NKV NKV 20/1 S T Viacstupňové odstredivé čerpadlo 1 ks 1 049,00 EUR
60190383 DAB.NKV NKV 20/10 S T Viacstupňové odstredivé čerpadlo 1 ks 4 128,00 EUR
60190384 DAB.NKV NKV 20/11 S T Viacstupňové odstredivé čerpadlo 1 ks 4 372,00 EUR
60190385 DAB.NKV NKV 20/12 S T Viacstupňové odstredivé čerpadlo 1 ks 4 487,00 EUR
60190386 DAB.NKV NKV 20/13 S T Viacstupňové odstredivé čerpadlo 1 ks 4 825,00 EUR
60190387 DAB.NKV NKV 20/14 S T Viacstupňové odstredivé čerpadlo 1 ks 4 903,00 EUR
60190388 DAB.NKV NKV 20/15 S T Viacstupňové odstredivé čerpadlo 1 ks 5 578,00 EUR
60190389 DAB.NKV NKV 20/16 S T Viacstupňové odstredivé čerpadlo 1 ks 5 730,00 EUR
60190390 DAB.NKV NKV 20/17 S T Viacstupňové odstredivé čerpadlo 1 ks 5 971,00 EUR
60190379 DAB.NKV NKV 20/2 S T Viacstupňové odstredivé čerpadlo 1 ks 1 324,00 EUR
60186460 DAB.NKV NKV 20/3 S T Viacstupňové odstredivé čerpadlo 1 ks 1 740,00 EUR
60190380 DAB.NKV NKV 20/4 S T Viacstupňové odstredivé čerpadlo 1 ks 2 204,00 EUR
60190381 DAB.NKV NKV 20/5 S T Viacstupňové odstredivé čerpadlo 1 ks 2 412,00 EUR
60187641 DAB.NKV NKV 20/6 S T Viacstupňové odstredivé čerpadlo 1 ks 2 680,00 EUR
60187642 DAB.NKV NKV 20/7 S T Viacstupňové odstredivé čerpadlo 1 ks 2 889,00 EUR
60190382 DAB.NKV NKV 20/8 S T Viacstupňové odstredivé čerpadlo 1 ks 3 612,00 EUR
60187643 DAB.NKV NKV 20/9 S T Viacstupňové odstredivé čerpadlo 1 ks 3 866,00 EUR
60190314 DAB.NKV NKV 3/10 S T Viacstupňové odstredivé čerpadlo 1 ks 954,00 EUR
60190315 DAB.NKV NKV 3/11 S T Viacstupňové odstredivé čerpadlo 1 ks 991,00 EUR
60190316 DAB.NKV NKV 3/12 S T Viacstupňové odstredivé čerpadlo 1 ks 1 039,00 EUR
60190317 DAB.NKV NKV 3/13 S T Viacstupňové odstredivé čerpadlo 1 ks 1 096,00 EUR
60190318 DAB.NKV NKV 3/14 S T Viacstupňové odstredivé čerpadlo 1 ks 1 212,00 EUR
60190319 DAB.NKV NKV 3/15 S T Viacstupňové odstredivé čerpadlo 1 ks 1 240,00 EUR
60190320 DAB.NKV NKV 3/16 S T Viacstupňové odstredivé čerpadlo 1 ks 1 282,00 EUR
60190321 DAB.NKV NKV 3/17 S T Viacstupňové odstredivé čerpadlo 1 ks 1 277,00 EUR
60190322 DAB.NKV NKV 3/18 S T Viacstupňové odstredivé čerpadlo 1 ks 1 339,00 EUR
60190323 DAB.NKV NKV 3/19 S T Viacstupňové odstredivé čerpadlo 1 ks 1 362,00 EUR
60190310 DAB.NKV NKV 3/2 S T Viacstupňové odstredivé čerpadlo 1 ks 633,00 EUR
60190324 DAB.NKV NKV 3/21 S T Viacstupňové odstredivé čerpadlo 1 ks 1 376,00 EUR
60190325 DAB.NKV NKV 3/23 S T Viacstupňové odstredivé čerpadlo 1 ks 1 485,00 EUR
60190326 DAB.NKV NKV 3/25 S T Viacstupňové odstredivé čerpadlo 1 ks 1 609,00 EUR
60190327 DAB.NKV NKV 3/27 S T Viacstupňové odstredivé čerpadlo 1 ks 1 692,00 EUR
60190328 DAB.NKV NKV 3/29 S T Viacstupňové odstredivé čerpadlo 1 ks 1 765,00 EUR
60189097 DAB.NKV NKV 3/3 S T Viacstupňové odstredivé čerpadlo 1 ks 664,00 EUR
60190329 DAB.NKV NKV 3/31 S T Viacstupňové odstredivé čerpadlo 1 ks 1 856,00 EUR
60190330 DAB.NKV NKV 3/33 S T Viacstupňové odstredivé čerpadlo 1 ks 1 936,00 EUR
60189488 DAB.NKV NKV 3/4 S T Viacstupňové odstredivé čerpadlo 1 ks 704,00 EUR
60190311 DAB.NKV NKV 3/5 S T Viacstupňové odstredivé čerpadlo 1 ks 741,00 EUR
60190312 DAB.NKV NKV 3/6 S T Viacstupňové odstredivé čerpadlo 1 ks 769,00 EUR
60190313 DAB.NKV NKV 3/7 S T Viacstupňové odstredivé čerpadlo 1 ks 809,00 EUR
60188597 DAB.NKV NKV 3/8 S T Viacstupňové odstredivé čerpadlo 1 ks 845,00 EUR
60187822 DAB.NKV NKV 3/9 S T Viacstupňové odstredivé čerpadlo 1 ks 886,00 EUR
60190161 DAB.NKV NKV 6/10 S T Viacstupňové odstredivé čerpadlo 1 ks 1 090,00 EUR
60190340 DAB.NKV NKV 6/11 S T Viacstupňové odstredivé čerpadlo 1 ks 1 104,00 EUR
60190341 DAB.NKV NKV 6/12 S T Viacstupňové odstredivé čerpadlo 1 ks 1 130,00 EUR
60190357 DAB.NKV NKV 6/13 S T Viacstupňové odstredivé čerpadlo 1 ks 1 146,00 EUR
60190342 DAB.NKV NKV 6/14 S T Viacstupňové odstredivé čerpadlo 1 ks 1 180,00 EUR
60190344 DAB.NKV NKV 6/15 S T Viacstupňové odstredivé čerpadlo 1 ks 1 212,00 EUR
60190345 DAB.NKV NKV 6/16 S T Viacstupňové odstredivé čerpadlo 1 ks 1 243,00 EUR
60190346 DAB.NKV NKV 6/17 S T Viacstupňové odstredivé čerpadlo 1 ks 1 308,00 EUR
60190347 DAB.NKV NKV 6/18 S T Viacstupňové odstredivé čerpadlo 1 ks 1 331,00 EUR
60190348 DAB.NKV NKV 6/19 S T Viacstupňové odstredivé čerpadlo 1 ks 1 385,00 EUR
60190333 DAB.NKV NKV 6/2 S T Viacstupňové odstredivé čerpadlo 1 ks 593,00 EUR
60190349 DAB.NKV NKV 6/20 S T Viacstupňové odstredivé čerpadlo 1 ks 1 433,00 EUR
60190350 DAB.NKV NKV 6/21 S T Viacstupňové odstredivé čerpadlo 1 ks 1 447,00 EUR
60190351 DAB.NKV NKV 6/23 S T Viacstupňové odstredivé čerpadlo 1 ks 1 485,00 EUR
60190352 DAB.NKV NKV 6/25 S T Viacstupňové odstredivé čerpadlo 1 ks 1 731,00 EUR
60190353 DAB.NKV NKV 6/28 S T Viacstupňové odstredivé čerpadlo 1 ks 1 771,00 EUR
60190334 DAB.NKV NKV 6/3 S T Viacstupňové odstredivé čerpadlo 1 ks 659,00 EUR
60190354 DAB.NKV NKV 6/30 S T Viacstupňové odstredivé čerpadlo 1 ks 1 854,00 EUR
60190355 DAB.NKV NKV 6/33 S T Viacstupňové odstredivé čerpadlo 1 ks 2 061,00 EUR
60190356 DAB.NKV NKV 6/36 S T Viacstupňové odstredivé čerpadlo 1 ks 2 412,00 EUR
60190335 DAB.NKV NKV 6/4 S T Viacstupňové odstredivé čerpadlo 1 ks 709,00 EUR
60188893 DAB.NKV NKV 6/5 S T Viacstupňové odstredivé čerpadlo 1 ks 704,00 EUR
60190336 DAB.NKV NKV 6/6 S T Viacstupňové odstredivé čerpadlo 1 ks 775,00 EUR
60190337 DAB.NKV NKV 6/7 S T Viacstupňové odstredivé čerpadlo 1 ks 840,00 EUR
60190338 DAB.NKV NKV 6/8 S T Viacstupňové odstredivé čerpadlo 1 ks 889,00 EUR
60190339 DAB.NKV NKV 6/9 S T Viacstupňové odstredivé čerpadlo 1 ks 923,00 EUR
60190159 DAB.NKV NKV 1/2 S T Viacstupňové odstredivé čerpadlo 1 ks 664,00 EUR
