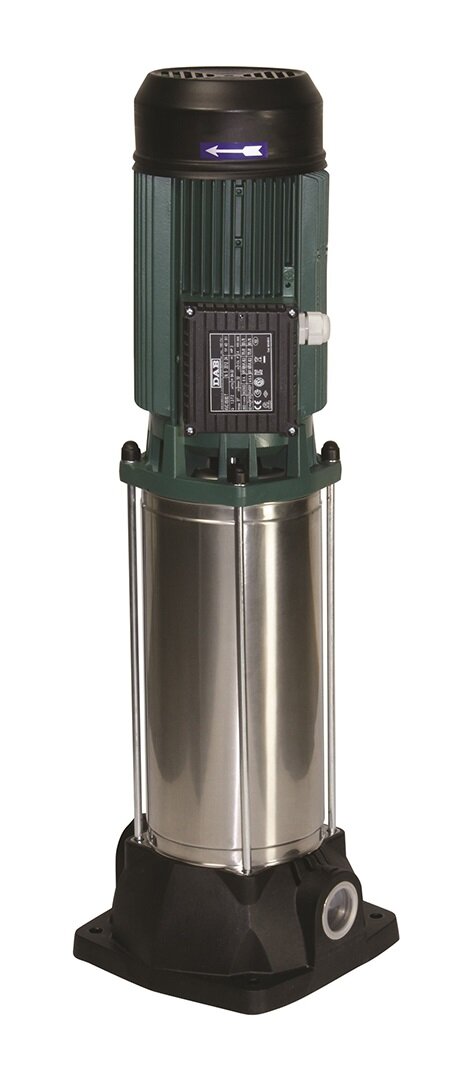

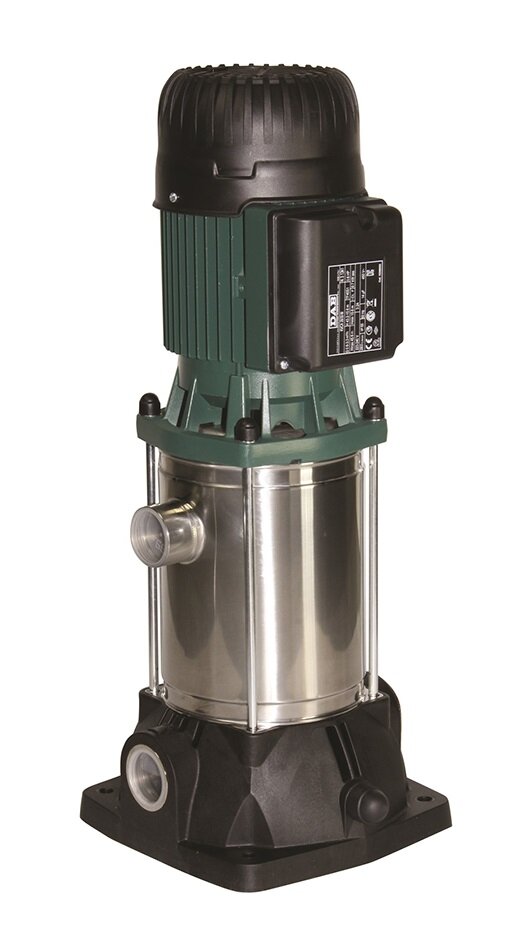

VERTIKÁLNE VIACSTUPŇOVÉ ODSTREDIVÉ ČERPADLÁ
DAB.KVC, DAB.KVCX
Technopolymérové základové teleso so sacím a výtlačným hrdlom s kovovými závitovými vložkami vo vyhotovení IN-LINE s vypúšťaním. Úplne nekorodujúca hydraulická časť: technopolymérové obežné kolesá, difúzory a telesá difúzorov; sacie krúžky, opláštenie čerpadla a sena upchávky z nerezovej cele AISI 304.
Mechanická upchávka: uhlík-keramická upchávka eěsní hnací hriadeľ z nerezovej ocele AISI 303
Asynchrónny uzavretý motor chladený externou ventiláciou.
Jednofázové motory so vstavanou tepelnou ochranou a trvale pripojeným kondenzátorom.
Prevádzkový rozsah: od 50 do 200 l/min s výtlakom až do 113 m
Pre trojfázový motor je nutné inštalovať ochranu proti preťaženiu podľa platných noriem
Stupeň krytia: IP55
Trieda izolácie: F
Vyrobené podľa noriem: CEI 2 - 3 a CEI 61 - 69 (EN 60335 - 2 - 41)
Rozsah teploty kvapaliny:
od 0 °C do +35 °C pre domáce použitie (podľa EN 60335 - 2 - 41)
od 0 °C do +40 °C pre ostatné použitie
Čerpaná kvapalina: čistá, bez pevných látok a minerálnych olejov, neviskózna, nekryštalizujúca, chemicky neutrálna, vlastnosťami blízka vode
Maximálny pracovný tlak: 12 bar (1200 kPa)
Technický list
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60204216 | DAB.KVC | KVC 45/30 T Y21 viacstupňové odstredivé čerpadlo | 1 | ks | 549,32 EUR |
| 60183599 | DAB.KVC | KVC 50/30 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 647,11 EUR |
| 60183600 | DAB.KVC | KVC 60/30 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 670,92 EUR |
| 60183601 | DAB.KVC | KVC 65/30 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 702,38 EUR |
| 102990100 | DAB.KVC | KVC 30-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 516,16 EUR |
| 102990120 | DAB.KVC | KVC 40-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 548,47 EUR |
| 60179400 | DAB.KVC | KVC 40-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 591,84 EUR |
| 102990140 | DAB.KVC | KVC 55-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 572,28 EUR |
| 60179398 | DAB.KVC | KVC 55-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 623,30 EUR |
| 102990160 | DAB.KVC | KVC 65-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 698,13 EUR |
| 60179914 | DAB.KVC | KVC 65-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 746,60 EUR |
| 102990180 | DAB.KVC | KVC 75-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 721,94 EUR |
| 60179915 | DAB.KVC | KVC 75-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 774,66 EUR |
| 60183688 | DAB.KVC | KVC 20/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 520,41 EUR |
| 60183401 | DAB.KVC | KVC 30/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 552,72 EUR |
| 60183411 | DAB.KVC | KVC 30/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 594,39 EUR |
| 60183402 | DAB.KVC | KVC 40/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 579,08 EUR |
| 60183804 | DAB.KVC | KVC 40/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 620,75 EUR |
| 60183403 | DAB.KVC | KVC 45/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 707,48 EUR |
| 60183805 | DAB.KVC | KVC 45/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 760,20 EUR |
| 60183404 | DAB.KVC | KVC 55/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 732,99 EUR |
| 60183806 | DAB.KVC | KVC 55/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 783,16 EUR |
| 60183807 | DAB.KVC | KVC 65/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 819,73 EUR |
| 60179878 | DAB.KVC | KVC 25-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 614,80 EUR |
| 102990420 | DAB.KVC | KVC 35-120 M Viacstupňové odstredivé čerpadlo | 1 | ks | 642,86 EUR |
| 60179872 | DAB.KVC | KVC 35-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 687,93 EUR |
| 102990440 | DAB.KVC | KVC 45-120 M Viacstupňové odstredivé čerpadlo | 1 | ks | 799,32 EUR |
| 60179863 | DAB.KVC | KVC 45-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 853,74 EUR |
| 60179867 | DAB.KVC | KVC 60-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 876,70 EUR |
| 60179876 | DAB.KVC | KVC 70-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 931,12 EUR |
| 60179865 | DAB.KVC | KVC 85-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 979,59 EUR |
| 60183588 | DAB.KVCX | KVCX 50/30 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 647,11 EUR |
| 60183589 | DAB.KVCX | KVCX 60/30 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 670,92 EUR |
| 102980120 | DAB.KVCX | KVCX 40-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 548,47 EUR |
| 60179402 | DAB.KVCX | KVCX 40-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 591,84 EUR |
| 102980140 | DAB.KVCX | KVCX 55-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 572,28 EUR |
| 60179403 | DAB.KVCX | KVCX 55-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 623,30 EUR |
| 102980160 | DAB.KVCX | KVCX 65-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 698,13 EUR |
| 60179919 | DAB.KVCX | KVCX 65-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 746,60 EUR |
| 102980180 | DAB.KVCX | KVCX 75-50 M Viacstupňové odstredivé čerpadlo | 1 | ks | 721,94 EUR |
| 60179917 | DAB.KVCX | KVCX 75-50 T Viacstupňové odstredivé čerpadlo | 1 | ks | 774,66 EUR |
| 60183678 | DAB.KVCX | KVCX 30/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 552,72 EUR |
| 60183812 | DAB.KVCX | KVCX 30/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 594,39 EUR |
| 60183680 | DAB.KVCX | KVCX 40/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 579,08 EUR |
| 60183795 | DAB.KVCX | KVCX 40/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 620,75 EUR |
| 60183682 | DAB.KVCX | KVCX 45/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 707,48 EUR |
| 60183796 | DAB.KVCX | KVCX 45/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 760,20 EUR |
| 60183684 | DAB.KVCX | KVCX 55/80 M Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 732,99 EUR |
| 60183797 | DAB.KVCX | KVCX 55/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 783,16 EUR |
| 60183798 | DAB.KVCX | KVCX 65/80 T Y17 Viacstupňové odstredivé čerpadlo | 1 | ks | 819,73 EUR |
| 102980400 | DAB.KVCX | KVCX 25-120 M Viacstupňové odstredivé čerpadlo | 1 | ks | 572,28 EUR |
| 60179880 | DAB.KVCX | KVCX 25-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 614,80 EUR |
| 102980420 | DAB.KVCX | KVCX 35-120 M Viacstupňové odstredivé čerpadlo | 1 | ks | 642,86 EUR |
| 60179866 | DAB.KVCX | KVCX 35-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 687,93 EUR |
| 102980440 | DAB.KVCX | KVCX 45-120 M Viacstupňové odstredivé čerpadlo | 1 | ks | 799,32 EUR |
| 60179376 | DAB.KVCX | KVCX 45-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 853,74 EUR |
| 60179856 | DAB.KVCX | KVCX 60-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 876,70 EUR |
| 60179871 | DAB.KVCX | KVCX 70-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 931,12 EUR |
| 60179860 | DAB.KVCX | KVCX 85-120 T Viacstupňové odstredivé čerpadlo | 1 | ks | 979,59 EUR |
