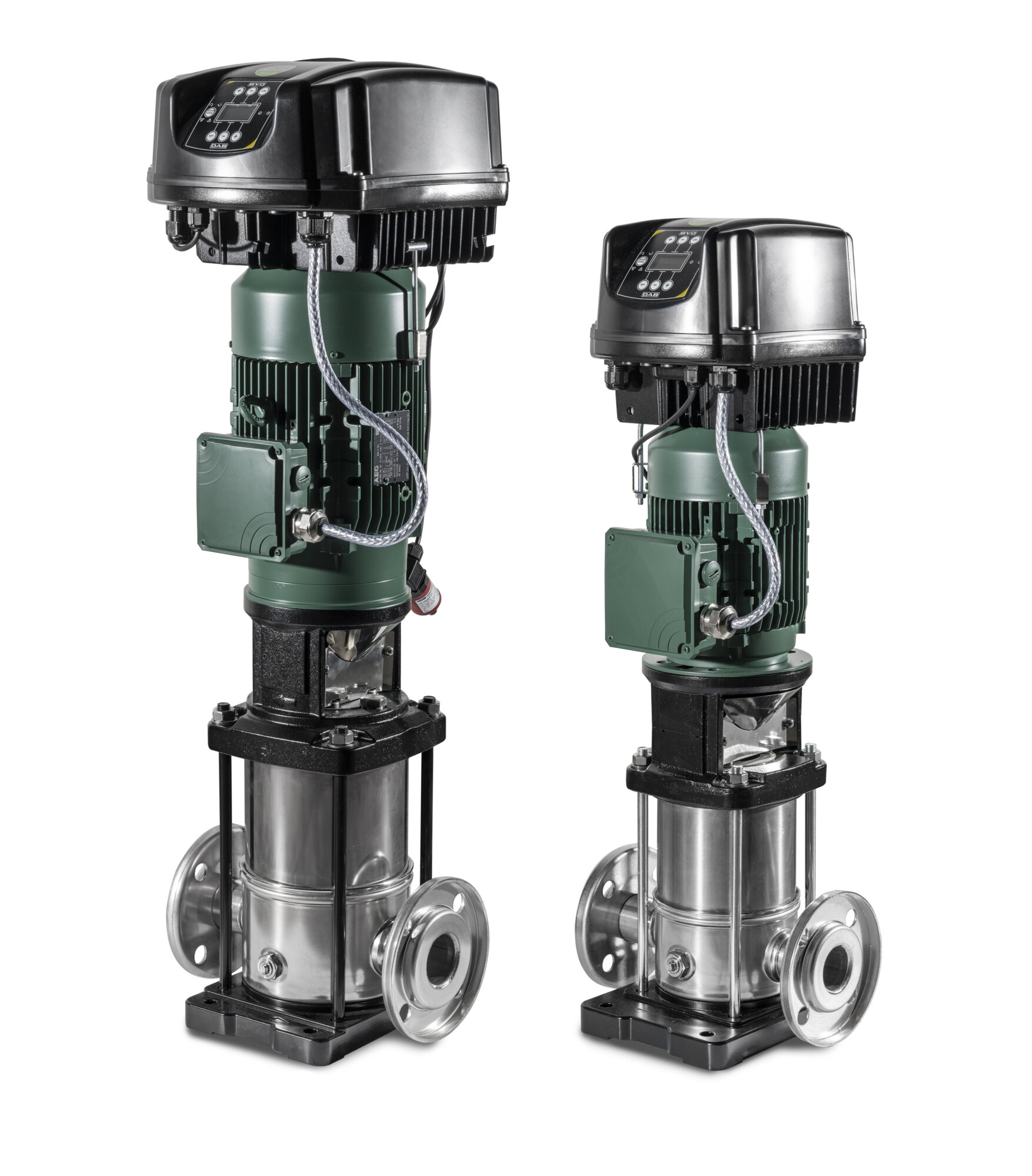

VERTIKÁLNE VIACSTUPŇOVÉ ODSTREDIVÉ ČERPADLÁ S MCE/P
DAB.NKVE
Čerpadlá radu NKVE 1, 3, 6, 10, 15, 20 S z nerezovej ocele AISI 304 sú vertikálne odstredivé čerpadlá s meničom MCE/P, určené pre tlakovanie v domácom a komerčnom prostredí, môžu byť taktiež používané v poľnohospodárstve a v zavlažovacích systémoch.
Čerpadlá je možné použiť pre cirkuláciu vody vo vykurovacích a klimatizačných systémoch. Sú univerzálne, vďaka použitiu meniča MCE/P, ktorý zaisťuje úroveň výkonu automaticky prispôsobenú rôznym potrebám systému, k udržiavaniu konštantnej hodnoty tlaku. Štandardne je zostava dodávaná so snímačom tlaku. Časti čerpadla, ktoré sú v kontakte s kvapalinou sú vyrobené z nerezovej ocele AISI 304 (AISI 316 verzia X, iba na vyžiadanie). Od typov s výkonom 5,5 kW je mechanická upchávka odnímateľná bez demontáže motoru. Mechanické upchávky pre agresívne kvapaliny a rôzne spoje (guľaté, oválne, Victualic, upínacie príruby) na vyžiadanie. Všetky typy sú certifikované WRAS a ACS pre použitie s pitnou vodou. Elektromotory IE3 s vysokou energetickou účinnosťou.
Prevádzkový rozsah: od 1 m3/h až do 30 m3/h s výtlakom do 320m
Čerpaná kvapalina: čistá, bez pevných alebo abrazívnych látok, neviskózna, neagresívna, kryštalicky a chemicky neutrálna
Maximálny pomer glykolu: 30 %
Min. a max. teplota kvapaliny:
-30 °C až +120 °C (EPDM)
-15 °C až +120 °C (Viton/FKM)
Maximálna okolitá teplota: +50 °C
Maximálny prevádzkový tlak: 25 bar / 2 500 kPa
Stupeň krytia: IP55
Trieda izolácie motoru: F
Obežné kolesá/materiál:
Nerezová oceľ AISI 304 pre NKV S
Nerezová oceľ AISI 316 pre NKV X (iba na vyžiadanie)
Jednofázové napätie:1x230 V do 2,2 kW
Trojfázové napätie: 380 - 415 V pri 50 Hz od 3 kW
Možný typ inštalácie: vertikálna poloha
Špeciálne vyhotovenie na vyžiadanie: Iné napätie a frekvencia, verzia ATEX
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60206471 | DAB.NKVE | NKVE 1/03 S 003 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 244,26 EUR |
| 60206472 | DAB.NKVE | NKVE 1/05 S 003 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 344,01 EUR |
| 60206473 | DAB.NKVE | NKVE 1/07 S 003 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 563,02 EUR |
| 60206467 | DAB.NKVE | NKVE 1/09 S 005 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 737,20 EUR |
| 60206468 | DAB.NKVE | NKVE 1/11 S 005 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 852,14 EUR |
| 60190493 | DAB.NKVE | NKVE 1/13 S 007 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 848,52 EUR |
| 60190494 | DAB.NKVE | NKVE 1/15 S 007 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 3 057,40 EUR |
| 60190495 | DAB.NKVE | NKVE 1/19 S 011 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 3 215,68 EUR |
| 60190496 | DAB.NKVE | NKVE 1/22 S 011 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 3 303,88 EUR |
| 60190497 | DAB.NKVE | NKVE 1/25 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 3 593,70 EUR |
| 60190498 | DAB.NKVE | NKVE 1/30 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 3 760,68 EUR |
| 60207569 | DAB.NKVE | NKVE 1/34 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 3 997,02 EUR |
| 60207570 | DAB.NKVE | NKVE 1/37 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 4 116,28 EUR |
| 60206474 | DAB.NKVE | NKVE 3/04 S 003 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 297,74 EUR |
| 60206469 | DAB.NKVE | NKVE 3/06 S 005 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 503,02 EUR |
| 60190503 | DAB.NKVE | NKVE 3/09 S 007 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 505,91 EUR |
| 60190504 | DAB.NKVE | NKVE 3/11 S 011 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 596,25 EUR |
| 60190505 | DAB.NKVE | NKVE 3/13 S 011 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 697,44 EUR |
| 60190506 | DAB.NKVE | NKVE 3/15 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 2 851,40 EUR |
| 60190507 | DAB.NKVE | NKVE 3/17 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 2 889,72 EUR |
| 60190508 | DAB.NKVE | NKVE 3/21 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 2 989,47 EUR |
| 60187820 | DAB.NKVE | NKVE 3/25 S 022 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 805,48 EUR |
| 60187821 | DAB.NKVE | NKVE 3/29 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 626,23 EUR |
| 60190509 | DAB.NKVE | NKVE 3/33 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 805,48 EUR |
| 60206475 | DAB.NKVE | NKVE 6/02 S 003 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 1 835,15 EUR |
| 60206470 | DAB.NKVE | NKVE 6/04 S 005 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 031,04 EUR |
| 60190512 | DAB.NKVE | NKVE 6/06 S 007 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 016,58 EUR |
| 60190513 | DAB.NKVE | NKVE 6/09 S 011 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 315,81 EUR |
| 60190514 | DAB.NKVE | NKVE 6/11 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 2 648,29 EUR |
| 60190515 | DAB.NKVE | NKVE 6/13 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 2 690,22 EUR |
| 60190516 | DAB.NKVE | NKVE 6/16 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 2 786,35 EUR |
| 60207573 | DAB.NKVE | NKVE 6/19 S 030 M viacstupňová odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 3 267,19 EUR |
| 60190518 | DAB.NKVE | NKVE 6/21 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 501,18 EUR |
| 60190519 | DAB.NKVE | NKVE 6/25 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 872,71 EUR |
| 60190520 | DAB.NKVE | NKVE 6/28 S 040 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 3 913,90 EUR |
| 60190521 | DAB.NKVE | NKVE 6/33 S 040 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 365,65 EUR |
| 60190522 | DAB.NKVE | NKVE 6/36 S 055 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 5 005,31 EUR |
| 60190523 | DAB.NKVE | NKVE 10/02 S 007 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 706,11 EUR |
| 60185542 | DAB.NKVE | NKVE 10/03 S 011 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P | 1 | ks | 2 786,35 EUR |
| 60190524 | DAB.NKVE | NKVE 10/04 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 2 951,15 EUR |
| 60190525 | DAB.NKVE | NKVE 10/05 S 015 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P | 1 | ks | 3 159,32 EUR |
| 60188934 | DAB.NKVE | NKVE 10/06 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 3 338,55 EUR |
| 60190526 | DAB.NKVE | NKVE 10/7 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 3 389,15 EUR |
| 60190527 | DAB.NKVE | NKVE 10/08 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 509,14 EUR |
| 60190528 | DAB.NKVE | NKVE 10/09 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 801,14 EUR |
| 60190529 | DAB.NKVE | NKVE 10/10 S 040 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 534,77 EUR |
| 60190530 | DAB.NKVE | NKVE 10/12 S 040 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 923,63 EUR |
| 60190531 | DAB.NKVE | NKVE 10/15 S 055 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 5 453,44 EUR |
| 60190532 | DAB.NKVE | NKVE 10/17 S 055 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 5 521,38 EUR |
| 60190533 | DAB.NKVE | NKVE 10/19 S 075 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 6 478,36 EUR |
| 60190534 | DAB.NKVE | NKVE 10/23 S 075 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 105,75 EUR |
| 60190535 | DAB.NKVE | NKVE 10/24 S 110 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 708,55 EUR |
| 60207585 | DAB.NKVE | NKVE 15/02 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 3 249,67 EUR |
| 60207586 | DAB.NKVE | NKVE 15/03 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 533,71 EUR |
| 60207603 | DAB.NKVE | NKVE 15/04 S 040 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 206,63 EUR |
| 60190538 | DAB.NKVE | NKVE 15/05 S 040 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 382,28 EUR |
| 60190539 | DAB.NKVE | NKVE 15/06 S 055 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 5 201,91 EUR |
| 60190540 | DAB.NKVE | NKVE 15/07 S 055 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 5 417,30 EUR |
| 60190541 | DAB.NKVE | NKVE 15/08 S 075 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 6 229,71 EUR |
| 60190542 | DAB.NKVE | NKVE 15/09 S 075 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 6 458,12 EUR |
| 60190543 | DAB.NKVE | NKVE 15/10 S 110 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 055,15 EUR |
| 60190544 | DAB.NKVE | NKVE 15/12 S 110 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 665,91 EUR |
| 60190545 | DAB.NKVE | NKVE 15/14 S 110 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 8 231,13 EUR |
| 60190546 | DAB.NKVE | NKVE 15/16 S 150 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE150/P | 1 | ks | 10 069,18 EUR |
| 60190547 | DAB.NKVE | NKVE 15/17 S 150 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE150/P | 1 | ks | 9 554,54 EUR |
| 60190548 | DAB.NKVE | NKVE 20/02 S 022 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P | 1 | ks | 3 123,18 EUR |
| 60190549 | DAB.NKVE | NKVE 20/03 S 030 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P | 1 | ks | 3 632,02 EUR |
| 60190550 | DAB.NKVE | NKVE 20/04 S 040 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 687,29 EUR |
| 60189126 | DAB.NKVE | NKVE 20/05 S 055 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE55/P | 1 | ks | 4 987,24 EUR |
| 60190551 | DAB.NKVE | NKVE 20/06 S 075 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 5 899,40 EUR |
| 60190552 | DAB.NKVE | NKVE 20/07 S 075 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 6 028,06 EUR |
| 60190553 | DAB.NKVE | NKVE 20/08 S 110 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 6 620,02 EUR |
| 60190554 | DAB.NKVE | NKVE 20/09 S 110 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 017,55 EUR |
| 60190555 | DAB.NKVE | NKVE 20/10 S 110 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE110/P | 1 | ks | 7 196,10 EUR |
| 60190556 | DAB.NKVE | NKVE 20/12 S 150 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE150/P | 1 | ks | 9 457,70 EUR |
| 60190557 | DAB.NKVE | NKVE 20/14 S 150 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE150/P | 1 | ks | 8 839,71 EUR |
