NOVÉ KOTLOVÉ MODULY IVAR BIG DN 40, DN 50 a DN 65 PRE PRÍPRAVU VYKUROVACEJ VODY

31 jan 2025

Rozšírená ponuka kotlových modulov veľkých dimenzií DN 40, DN 50 a DN 65 vrátane kompletného voliteľného príslušenstva

NOVÉ KOTLOVÉ MODULY IVAR BIG DN 40, DN 50 a DN 65 PRE PRÍPRAVU VYKUROVACEJ VODY

Na základe predajného úspechu a narastajúcich požiadaviek predovšetkým zo strany projekčných, ale aj realizačných firiem, sa spoločnosť IVAR CS rozhodla rozšíriť ponuku o kotlové moduly vo veľkých BIG dimenziách DN 40, DN 50 a DN 65 vrátane kompletného voliteľného príslušenstva. Využitie nových kotlových modulov je predovšetkým v oblasti inštalácie technických zázemí slúžiacich na prípravu vykurovacej vody v rezidenčnom, komerčnom, priemyselnom alebo nemocničnom sektore.

Nové kotlové moduly IVAR BIG sú predurčené na prípravu a distribúciu vykurovacej vody v systémoch radiátorového, podlahového, stenového a stropného vykurovania, nabíjania zásobníkových ohrievačov TV a akumulačných nádob s uzavretým okruhom vykurovacej vody, s podmienkou dodržania všetkých prevádzkových.

Prehľad ponúkaných kotlových modulov IVAR BIG a ich základné parametre

Kotlové moduly nezmiešavané IVAR.S-300, dodávané v dimenziách DN 40, DN 50 a DN 65, sú moduly určené na distribúciu vykurovacej vody v systémoch radiátorového vykurovania, na nabíjanie zásobníkových ohrievačov TV a akumulačných nádob. Použiteľné sú do maximálneho prevádzkového tlaku 6 bar a teploty +95 °C.


Kotlový modul nezmiešavaný IVAR.S-300 DN 40 je dodávaný v dimenzii DN 40 s použiteľnosťou do výkonu 211 kW (pri ∆T = 20K) a maximálnym prietokom 9 100 l/h.

Kotlový modul nezmiešavaný IVAR.S-300 DN 50 je dodávaný v dimenzii DN 50 s použiteľnosťou do výkonu 274 kW (pri ∆T = 20K) a maximálnym prietokom 11 800 l/h.

Kotlový modul nezmiešavaný IVAR.S-300 DN 65 je dodávaný v dimenzii DN 65 s použiteľnosťou do výkonu 356 kW (pri ∆T = 20K) a maximálnym prietokom 15 300 l/h.

Kotlové moduly zmiešavané s 3cestným zmiešavacím ventilom IVAR.TV3-300, dodávané v dimenziách DN 40, DN 50 a DN 65, sú moduly určené na prípravu a distribúciu vykurovacej vody v systémoch radiátorového, podlahového, stenového a stropného vykurovania v kombinácii so zdrojmi s vysoko premenlivými teplotami, ako sú kotly na tuhé palivá či kombinované tepelné a výkonové systémy. Použiteľné sú do maximálneho prevádzkového tlaku 6 bar a teploty +95 °C.


Kotlový modul zmiešavaný IVAR.TV3-300 DN 40 je dodávaný v dimenzii DN 40 s použiteľnosťou do výkonu 150 kW (pri ∆T = 20K) a maximálnym prietokom 6 460 l/h.

Kotlový modul zmiešavaný IVAR.TV3-300 DN 50 je dodávaný v dimenzii DN 50 s použiteľnosťou do výkonu 225 kW (pri ∆T = 20K) a maximálnym prietokom 9 700 l/h.

Kotlový modul směšovaný IVAR.TV3-300 DN 65 je dodávaný v dimenzii DN 65 s použiteľnosťou do výkonu 314 kW (pri ∆T = 20K) a maximálnym prietokom 13 500 l/h.

Horizontálne distribučné rozdeľovače urýchľujú, zjednodušujú a zlacňujú inštaláciu a súčasne s ňou eliminujú chyby vznikajúce neodbornou montážou

Hlavnými prvkami systému sú okrem kotlových modulov aj horizontálne distribučné rozdeľovače umožňujúce pripojenie jednotlivých kotlových modulov IVAR a prípadne hydraulického oddeľovača.

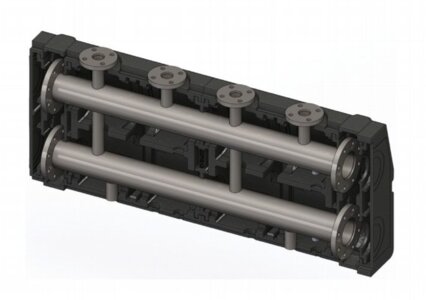

Horizontálne distribučné rozdeľovače IVAR.HC umožňujú prírubové pripojenie dvoch alebo troch kotlových modulov IVAR.S-300 a IVAR.KV3-300 v dimenzii DN 40, DN 50 a DN 65 a hydraulických oddeľovačov IVAR.HS 220 a IVAR.HS 325.


Horizontálny distribučný rozdeľovač IVAR.HC-DN 40 v dimenzii DN 40 je použiteľný do výkonu 750 kW (pri ∆T = 20K) a maximálneho prietoku 33 000 l/h.

Horizontálny distribučný rozdeľovač IVAR.HC-DN 50 v dimenzii DN 50 je použiteľný do výkonu 750 kW (pri ∆T = 20K) a maximálneho prietoku 33 000 l/h.

Horizontálny distribučný rozdeľovač IVAR.HC-DN 65 v dimenzii DN 65 je použiteľný do výkonu 1 600 kW (pri ∆T = 20K) a maximálneho prietoku 70 000 l/h.

Hydraulické oddeľovače zaisťujú hydraulickú stabilitu systému

V prípadoch, keď je v systéme viac zdrojov tepla na primárnom okruhu, alebo viacero vykurovacích okruhov na sekundárnom okruhu, zabezpečujú hydraulické vyrovnanie dynamických tlakov v závislosti na objemovom prietoku primárneho a sekundárneho okruhu. Po inštalácii automatických odvzdušňovacích ventilov a vypúšťacích guľových uzáverov umožňujú odstránenie vzduchových bublín a odstránenie nečistôt, čím predlžujú životnosť celého systému.

Hydraulické oddeľovače IVAR.HS 220 DN 40 / DN 50 pre horizontálne distribučné rozdeľovače IVAR.HC-DN 40 a IVAR.HC-DN 50 sú použiteľné do maximálneho výkonu 750 kW (pri ∆T = 20K) s maximálnym prietokom 33 000 l/h.

Hydraulické oddeľovače IVAR.HS 325 DN 65 pre horizontálne distribučné rozdeľovače IVAR.HC-DN 65 jsou použitelné do maximálního výkonu 1 600 kW (při ∆T = 20K) s maximálním průtokem 70 000 l/h.

Výhradné použitie kvalitných materiálov a presné tesniace plochy zaručujú dlhú životnosť, vysokú presnosť a kompaktné rozmery, obehové elektronické čerpadlá DAB PUMPS potom spoľahlivú, tichú a maximálne ekonomickú prevádzku. Vizuálne atraktívny dizajn tepelnej izolácie z EPP spĺňa tepelnoizolačné požiadavky na systém, a to ako v prípade vykurovania, tak aj chladenia.

Široká ponuka voliteľného príslušenstva

Aby mohol byť systém považovaný skutočne za 100%, je predmetom ponuky aj voliteľné príslušenstvo, ktoré ho robí variabilne bezkonkurenčným. Jedná sa predovšetkým o oporné podlahové držiaky pre kotvenie horizontálnych rozdeľovačov alebo hydraulických oddeľovačov k podlahe, redukčné sady umožňujúce pripojenie kotlových modulov na horizontálne rozdeľovače väčších dimenzií, pripojovacie potrubie 90° pre uhlové prepojenie rozdeľovačov, servopohony, zaslepovacie príruby, spojovacie prvky alebo tesnenia.
