IVAR.INOX GAS, bezpečnosť plynovodov pod kontrolou
Dalo by sa povedať, že tam, kde systém rozvodov plynovodov z viacvrstvového potrubia IVAR-GAS končí, systém rozvodov plynovodov v nerezovom potrubí IVAR.INOX GAS začína. Nie je to však pravda, pretože rozmerový rad nerezového potrubia pre rozvody plynovodov ponúka rozmery od 18 do 108 mm pri splnení základných parametrov, ako je absolútna tesnosť a bezpečnosť lisovaných spojov.
V ponuke spoločnosti IVAR CS spol. s r.o. je ucelený systém na inštaláciu plynovodov z nerezového potrubia a lisovacích fitingov IVAR.INOX GAS. Systém je vhodný pre distribúciu všetkých typov horľavých plynov, prírodných alebo kvapalných, zahrnutých v referenčnom štandarde DVGW G260. Určený je predovšetkým pre použitie v nezakrytých distribučných sústavách rozvodu plynu s vnútorným alebo vonkajším nadzemným vedením a na kompletizáciu rozvodov plynov prvej, druhej a tretej triedy podľa STN EN 437:2021.
Absolútna tesnosť lisovaných spojov je základnou požiadavkou pre maximálnu bezpečnosť, prevádzkovú spoľahlivosť a životnosť plynovodov. Systém IVAR.INOX GAS tvorený nerezovým potrubím IVAR.IVINT a širokou ponukou špeciálnych nerezových lisovacích fitingov IVAR.IVN GAS je predurčený na splnenie týchto vysokých a pochopiteľných požiadaviek na plynové inštalácie. Je schopný garantovať splnenie tých najvyšších tesniacich indexov certifikovaných podľa nemeckej technickej normy DVGW G 5614.
Jednotlivými prvkami systému IVAR.INOX GAS je nerezové potrubie a nerezové lisovacie fitingy z austenitickej chróm-nikel-molybdénovej nerezovej ocele (X2CrNiMo 17-12-2) triedy materiálu Wst. Nr. 1.4404 (AISI 316L) podľa STN EN 10217-7:2022.

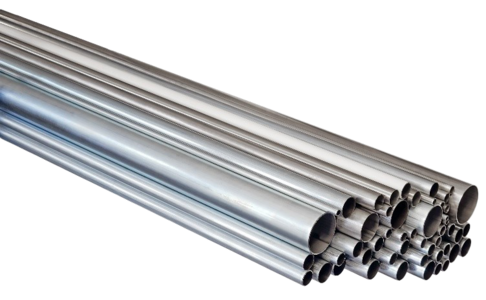

Pri potrubí IVAR.IVINT sa jedná o presnú slabostennú nerezovú rúrku dodávanú v rozmerovom rade od 18 do 108 mm s hrúbkou steny od 1 mm do 2 mm v závislosti od rozmerov potrubia a v transportných dĺžkach tyčí 6 m. Jednou z výhod popri odolnosti voči korózii je aj váha, a s ňou spojená jednoduchá manipulácia nielen vo výškach.

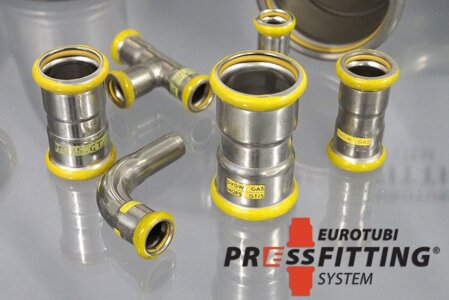

Lisovacie fitingy IVAR.IVN GAS sú štandardne dodávané v rozmerovom rade od 18 mm do 54 mm, ktorý je zaskladnený a okamžite k dispozícii. Veľké rozmery 76,1 mm, 88,9 mm a 108 mm sú na objednávku. Nerezové lisovacie fitingy sú plnoprietokové a vyznačujú sa malou tlakovou stratou. Použiteľnosť systému je do maximálneho prevádzkového tlaku 5 bar s teplotným rozsahom použiteľnosti od -20°C do + 70°C. Každý jednotlivý fiting s vykonaným zvarom je podrobený výstupnej kontrolnej skúške podľa špecifikácie DVGW G 5614. Na všetkých fitingoch IVAR.IVN GAS je laserom vyznačená špecifikácia prispôsobená požiadavkám zákazníkov s kódom dohľadateľnosti.
Všetky lisovacie fitingy majú na svojom tele certifikačný symbol PN5 / GT5 vytlačený žltou farbou alebo na žltom štítku, ktorým je lisovací fiting jasne identifikovateľný a nezameniteľný za výrobky určené k inému typu aplikácií či výrobky konkurenčných systémov. V praxi to znamená, že potrubie ani lisovacie fitingy systému IVAR.INOX GAS nesmú byť kombinované s inými (konkurenčnými) výrobkami tretích strán. Súčasťou lisovacích fitingov sú tesniace O-krúžky z materiálu HNBR žltej farby, ktoré sú kompatibilné a odolné proti pôsobeniu zemného plynu a so zvýšenou odolnosťou proti starnutiu.
Pri rozmeroch 18 mm až 54 mm sú lisovacie fitingy vybavené bezpečnostným indikátorom (plastovým prúžkom) žltej farby, ktorého funkciou je vizuálna kontrola vykonaného lisovacieho úkonu. Akonáhle je úspešne vykonaný lisovací úkon, dôjde k jeho poškodeniu a odpadnutiu z tela nerezového lisovacieho fitingu.
Vlastné spojenie rúrky s lisovacím fitingom je na princípe radiálneho lisovania a geometrickej deformácie za využitia špeciálneho lisovacieho zariadenia a čeľustí s kontúrou M. Použitie iných typov čeľustí, hoci by boli výrobcom čeľustí ako alternatíva povolené, je prísne zakázané. Pri lisovacom procese je radiálnou deformáciou stlačený tesniaci O-krúžok v prstencovej komore k vonkajšiemu povrchu rúrky, čím je zaistená hermetická tesnosť. Geometrickou deformáciou je vytvorené mechanické spojenie, medzi rúrkou a lisovacím fitingom, zabraňujúce rotácii alebo vytrhnutiu rúrky z lisovacieho fitingu. Samozrejmosťou je pravidelný certifikovaný servis, ako lisovacieho zariadenia, tak aj lisovacích čeľustí, a ich použitie podľa návodu výrobcu lisovacieho zariadenia.
Pri inštalácii je bezpodmienečne nutné dodržiavať „Návod na inštaláciu a použitie” vydaný výrobcom systému alebo jeho zástupcom. Inštalácia plynovodu musí byť vykonaná v súlade s platnými zákonnými normami, vyhláškami, TPG a bezpečnostnými predpismi platnými v krajine a mieste inštalácie. Navrhovanie, projektovanie, inštaláciu, skúšanie, uvedenie do prevádzky, prevádzku, opravy a údržbu plynovodu, ako systému, musí vykonávať iba kvalifikovaná osoba, ktorá má patričné vzdelanie a kvalifikáciu a je držiteľom platného osvedčenia alebo oprávnenia. Systém IVAR.INOX GAS bol certifikovaný v SZÚ Brno.
Doplňujúce informácie nájdete na odkaze.
Miroslav Kotrouš, technický manažér
