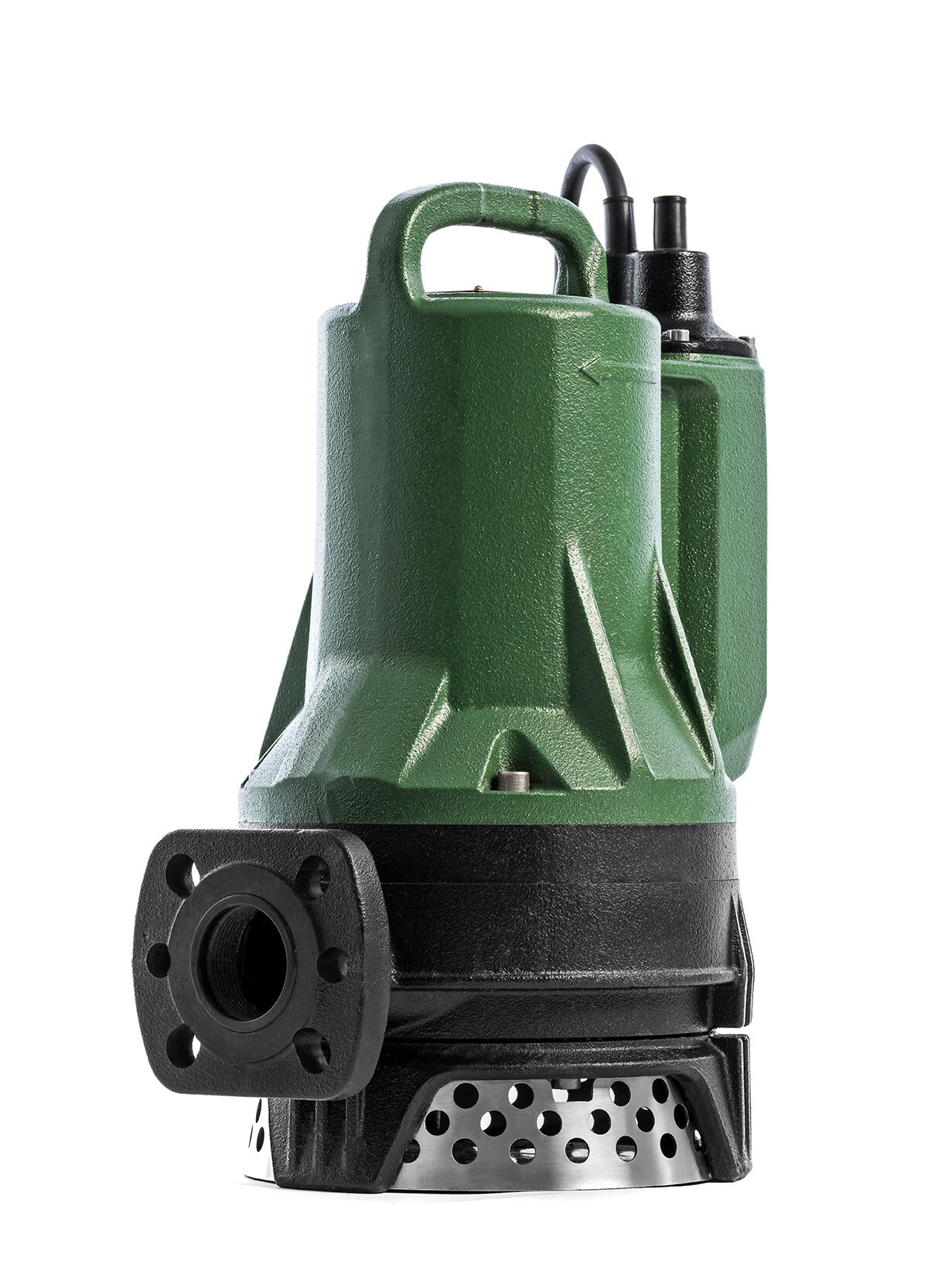

PONORNÉ KALOVÉ ČERPADLÁ
Ponorné kalové čerpadlá pre vypúšťanie mierne znečistenej, podzemnej alebo dažďovej vody v komerčných budovách; čerpadlá sú vhodné pre aplikácie vyžadujúce vysokú výtlačnú výšku. Čerpadlo je certifikované podľa nariadenia o odpadových vodách EN 12050-2. Sú vhodné pre pevné inštalácie so zdvíhacím zariadením alebo prenosné, pokiaľ sú umiestnené priamo na dne nádrže. Výstupné pripojenie je prírubové i závitové. Čerpadlá sú konštruované pre rýchlu údržbu vďaka konštrukívnemu riešeniu, ktoré poskytuje jednoduchý prístup k hlavným komponentom čerpadla. Otvorené obežné koleso a gumový povrch proti opotrebeniu je vhodné pre použitie i v prítomnosti abrazívnych častíc. Dvojitá mechanická upchávka z karbidu kremíku úplne chránená v olejovej komore a umiestnená mimo čerpanej kvapaliny. Hriadeľ motora z nerezovej ocele AISI 431 pre P2 <1,2 kW a AISI 304 pre P2> 1,5 kW, káblová priechodka s rýchlym spojením zatavená v živici. Jednofázové verzie s integrovaným kondenzátorom, k dispozícii s plavákom pre automatickú prevádzku (MA) s výkonom do 1,5 kW. Pri trojfázových verziách je ochrana zodpovednosťou užívateľa. Verzia ATEX je k dispozícii pre použitie v potenciálne výbušných prostrediach (certifikácia ATES: II2G Ex db IIB T4 GB o IEC EX: Ex db IIB T4 Gb).
Prevádzkový rozsah: prietokové množstvo do 30,9 m3/h s výtlakom až do 32 m
Čerpaná kvapalina: mierne znečistená voda, dažďová voda a piesočnatá voda zo staveniska apod.
Priechodnosť: pevné častice do 10 mm
Rozsah teploty kvapaliny:
do + 50 ° C (+ 60 ° C na krátku dobu)
+ 40 ° C pre verziu ATEX
Pripojenie prírubové a závitové:
11/2", DN 32, DN 40
Typ obežného kolesa: otvorené
Stupeň krytia: IP 68
Trieda izolácie motoru: F
Maximálna doba chodu nasucho: 10 min
Inštalácia: prenosná alebo pevná so zdvíhacím zariadením
Špeciálna verzia na vyžiadanie: rôzna dĺžka káblu, napätie
| Obj. kód | Typ | Názov | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60191219 | DAB.DRENAG FX | DRENAG FX 15.07 M-A ponorné kalové čerpadlo | 1 | ks | 1 111,41 EUR |
| 60191217 | DAB.DRENAG FX | DRENAG FX 15.07 M-NA ponorné kalové čerpadlo | 1 | ks | 1 083,73 EUR |
| 60191218 | DAB.DRENAG FX | DRENAG FX 15.07 T-NA ponorné kalové čerpadlo | 1 | ks | 1 056,02 EUR |
| 60191239 | DAB.DRENAG FX | DRENAG FX 15.11 M-A ponorné kalové čerpadlo | 1 | ks | 1 219,93 EUR |
| 60191237 | DAB.DRENAG FX | DRENAG FX 15.11 M-NA ponorné kalové čerpadlo | 1 | ks | 1 192,25 EUR |
| 60191238 | DAB.DRENAG FX | DRENAG FX 15.11 T-NA ponorné kalové čerpadlo | 1 | ks | 1 166,05 EUR |
| 60191257 | DAB.DRENAG FX | DRENAG FX 15.15 M-A ponorné kalové čerpadlo | 1 | ks | 1 436,97 EUR |
| 60191255 | DAB.DRENAG FX | DRENAG FX 15.15 M-NA ponorné kalové čerpadlo | 1 | ks | 1 408,53 EUR |
| 60191256 | DAB.DRENAG FX | DRENAG FX 15.15 T-NA ponorné kalové čerpadlo | 1 | ks | 1 381,59 EUR |
| 60191277 | DAB.DRENAG FX | DRENAG FX 15.22 T-NA ponorné kalové čerpadlo | 1 | ks | 1 517,81 EUR |
| 60194109 | DAB.DRENAG FX | DRENAG FX 15.07 M-NA EX ponorné kalové čerpadlo | 1 | ks | 1 247,61 EUR |
| 60194110 | DAB.DRENAG FX | DRENAG FX 15.07 T-NA EX ponorné kalové čerpadlo | 1 | ks | 1 216,19 EUR |
| 60194160 | DAB.DRENAG FX | DRENAG FX 15.11 M-NA EX ponorné kalové čerpadlo | 1 | ks | 1 371,87 EUR |
| 60194161 | DAB.DRENAG FX | DRENAG FX 15.11 T-NA EX ponorné kalové čerpadlo | 1 | ks | 1 340,42 EUR |
| 60194218 | DAB.DRENAG FX | DRENAG FX 15.15 M-NA EX ponorné kalové čerpadlo | 1 | ks | 1 621,08 EUR |
| 60194219 | DAB.DRENAG FX | DRENAG FX 15.15 T-NA EX ponorné kalové čerpadlo | 1 | ks | 1 589,66 EUR |
| 60194280 | DAB.DRENAG FX | DRENAG FX 15.22 T-NA EX ponorné kalové čerpadlo | 1 | ks | 1 746,08 EUR |
Kontaktné osoby
Obchodno - technický zástupca
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
- ZA, BY, KM, CA, DK, NO, TS, MT, TR
- +421 917 386 002
- minar@ivarcs.cz
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
- BA, MA, PK, SC, TT, HC, DS, GA, SE, SI, SA
- +421 918 669 888
- jarabek@ivarcs.cz
Inštruktážne videá
Žiadne inštruktážne videá nie sú k dispozícii.
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
